পণ্যের বিবরণ:
প্রদান:
|
| রেফারেন্স মান: | আইইসি ৬২২৬২, আইইসি ৬০০৬৮-২-৭৫, আইইসি ৬১৮৫১-১ | প্রয়োগ: | ইভি চার্জিং সরঞ্জামের ঘেরের যান্ত্রিক শক্তি যাচাই করুন |
|---|---|---|---|
| পরীক্ষার আইকে স্তর: | IK08, IK09, IK10, IK11 | প্রভাব শক্তি: | 5J, 10J, 20J, 50J |
| কনফিগারেশন: | স্ট্রাইকিং উপাদান, গাইডওয়ে, সুইং পাইপ, টেস্ট রিগ | গ্যারান্টি: | ১২ মাস |
| বিশেষভাবে তুলে ধরা: | IK11 হ্যামার ইমপ্যাক্ট টেস্টিং সরঞ্জাম,যান্ত্রিক শক্তি হ্যামার ইমপ্যাক্ট টেস্টিং সরঞ্জাম,EVCS হ্যামার ইমপ্যাক্ট টেস্টিং সরঞ্জাম |
||

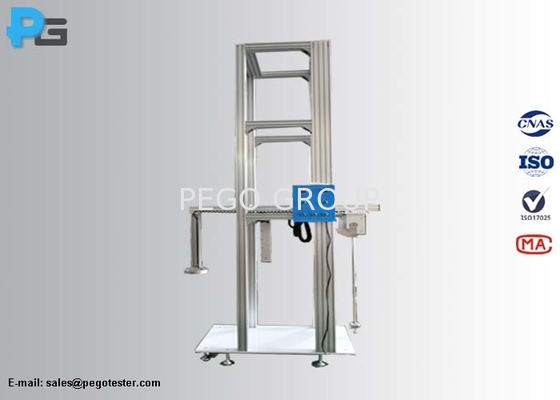

ইভিসিএস-এর বাক্সের যান্ত্রিক শক্তি পরীক্ষা করার জন্য IK08 থেকে IK11 যান্ত্রিক প্রভাব পরীক্ষার সরঞ্জাম
1. পরিচিতি
আইইসি ৬২২৬২, আইইসি ৬০০৬৮-২-৭৫ টেস্ট ইহা এবং টেস্ট ইএইচসি অনুসারে আইকে মেকানিক্যাল ইমপ্যাক্ট টেস্টিং ডিভাইসটি ডিজাইন করা হয়েছে এবং এটি আইইসি ৬১৮৫১-১ এর পরীক্ষার প্রয়োজনীয়তা পূরণ করতে পারে। স্ট্যান্ডার্ডের প্রয়োজনীয়তা অনুসারে,ইভি সরবরাহ সরঞ্জামগুলির বাহ্যিক ঘরের IK08 এবং তার উপরে যান্ত্রিক প্রভাব পরীক্ষার প্রতিরোধ করা উচিতএই সরঞ্জামগুলি উল্লম্ব এবং পেন্ডুলাম ইমপ্যাক্ট পরীক্ষা উভয়ই সম্পাদন করতে পারে, যার অর্থ ইভি সরবরাহ সরঞ্জামগুলির উল্লম্ব পৃষ্ঠ এবং অনুভূমিক পৃষ্ঠ উভয়ই প্রভাবিত হতে পারে।
এই সরঞ্জামগুলি হল:আকর্ষণীয় উপাদান(৫জে/১.৭ কেজি*২, ১০জে/৫কেজি*২, ২০জে/৫কেজি*২, ৫০জে/১০কেজি*২), সুইং পাইপ, গাইডওয়ে এবং টেস্ট রিগ। সুইং পাইপগুলির সাথে কাজ করা স্ট্রাইকিং উপাদানগুলি আইকে০৮ থেকে আইকে১১ পেন্ডুলাম হ্যামার ইমপ্যাক্ট টেস্টগুলি সম্পাদন করতে পারে।স্ট্রাইকিং উপাদানগুলি IK07 থেকে IK11 উল্লম্ব হ্যামার প্রভাব পরীক্ষা সম্পাদন করতে গাইডলাইনের সাথে কাজ করেপরীক্ষার প্ল্যাটফর্মটি অ্যালুমিনিয়াম খাদ থেকে তৈরি, যার নীচে চারটি চাকা রয়েছে, যাতে পুরো যন্ত্রটি অবাধে চলাচল করতে পারে।
2প্যারামিটার
| সুইং পাইপ | ইস্পাত পাইপ (দৈর্ঘ্যঃ 1000mm, বাইরের ব্যাসার্ধঃ 15.9mm, বেধঃ 1.5mm) 2J এর বেশি শক্তির জন্য |
| গাইডলাইন |
Φ40mm*471mm, Φ68mm*385mm, Φ89mm*337mm, Φ108mm*481.5mm, Φ133mm*587mm *গাইডওয়ে উচ্চতা = পতন উচ্চতা + ((হ্যামারে আই + এফ) |
| উত্তোলন স্ট্রোক |
200-1500 মিমি (অনুভূমিক দিক) ২০০-২৩০০ মিমি (উল্লম্ব দিকে) * উত্তোলন উচ্চতা নমুনা উচ্চতা অনুযায়ী কাস্টমাইজ করা যাবে |
| ড্রপ মোড |
বোতাম কন্ট্রোল এবং ইলেক্ট্রোম্যাগনেট তাত্ক্ষণিক মুক্তি (উল্লম্ব প্রভাব পরীক্ষার জন্য) ম্যানুয়াল কন্ট্রোল (পেন্ডুলাম ইমপ্যাক্ট টেস্টের জন্য) |
| আঘাতমূলক হ্যামার | আইকে০৮, আইকে০৯, আইকে১০ এবং আইকে১১ পেন্ডুল এবং উল্লম্ব ধাক্কা পরীক্ষার জন্য আঘাতকারী উপাদান (৫জে*২, ১০জে*২, ২০জে*২, ৫০জে*৫০) |
| কাজের ক্ষমতা | ২২০ ভোল্ট/৫০ হার্জ |
| আকর্ষণীয় উপাদানগুলির বৈশিষ্ট্য | ||||
| শক্তি/J |
5 ±৫% |
10 ±৫% |
20 ±৫% |
50 ±৫% |
| সমতুল্য ভর ± 2%kg | 1.7 | 5 | 5 | 10 |
| উপাদান | ইস্পাত | |||
| R/mm | 25 | 50 | 50 | 50 |
| ডি/মিমি | 60 | 80 | 100 | 125 |
| f/mm | 10 | 20 | 20 | 25 |
| r/mm | 6 | - | 10 | 17 |
| ল/মিমি | নির্ভর করে | |||
 |
||||
পতনের উচ্চতা
| জ্বালানি | 5 | 10 | 20 | 50 |
| সমতুল্য ভর (কেজি) | 1.7 | 5 | 5 | 10 |
| পতনের উচ্চতা mm±1% | 300 | 200 | 400 | 500 |
বাহ্যিক যান্ত্রিক প্রভাবের বিরুদ্ধে সুরক্ষার মাত্রা
| IK01 | IK02 | IK03 | IK04 | আইকে০৫ | IK06 | IK07 | IK08 | IK09 | IK10 |
| 0.১৪জে | 0.২জে | 0.৩৫জে | 0.5J | 0.7J | ১জ | ২ জ | ৫জ | ১০জ | ২০ জ |
3প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
১. ১ এর মধ্যে ২ কত?
পেগোঃ এটি একটি ২-ইন-ওয়ান সরঞ্জাম, যা উল্লম্ব হ্যামার টেস্ট এবং পেন্ডুলাম হ্যামার টেস্ট উভয়ই সম্পাদন করতে পারে। তারা একই পরীক্ষার রিগ ভাগ করে নেয় এবং স্বাধীনভাবে কাজ করে।
২) কেন দুইটি স্ট্রাইকিং এলিমেন্টের প্রয়োজন?
পেগোঃ কারণ পেনডুলাম ইমপ্যাক্ট টেস্টের জন্য ধাক্কা দেওয়ার উপাদানটির প্রকৃত ভর উল্লম্ব ইমপ্যাক্ট টেস্টের জন্য ধাক্কা দেওয়ার উপাদানটির প্রকৃত ভরের সাথে একই নয়।উল্লম্ব হ্যামারের সমতুল্য ভর হ্রাসকারী উপাদানগুলির প্রকৃত ভরের সমানপেনডুলাম হ্যামারের সমতুল্য ভর হ'ল আঘাতের উপাদানগুলির প্রকৃত ভর, সুইং পাইপ এবং বাদামের ভর ইত্যাদি।উল্লম্ব হ্যামার এবং পেন্ডুলাম হ্যামারের চেহারা ভিন্ন, নিচের ছবিগুলো দেখুন।
৩) কেন ২ ইন ১ সরঞ্জাম দরকার?
পেগোঃ ২-ইন-ওয়ান সরঞ্জামগুলি উল্লম্ব হ্যামার এবং পেন্ডুলাম হ্যামারকে এক সরঞ্জামে একত্রিত করে।এবং উল্লম্ব পৃষ্ঠের উপর পেন্ডুলাম হ্যামার ব্যবহার করা হয়. এই 2 ইন 1 সরঞ্জামের সাহায্যে ব্যবহারকারীর বিভিন্ন পৃষ্ঠের উপর প্রভাব ফেলতে নমুনাটি ঘুরিয়ে দেওয়ার দরকার নেই। যদি নমুনাটি ঘুরিয়ে দেওয়ার জন্য খুব ভারী হয় তবে 2-ইন -1 ডিভাইসটি আরও ব্যবহারিক।
৪) এই যন্ত্রপাতি কিপরিবেশগত প্রভাবসুরক্ষা?
পেগোঃ আমরা এটিকে একটি ঐচ্ছিক বৈশিষ্ট্য হিসাবে গ্রহণ করি, ব্যবহারকারী একটি অনুসন্ধান করার সময় এই ফাংশনটি উল্লেখ করতে পারেন। ব্যবহারকারী দ্বিতীয় প্রভাবটি হাত দিয়ে বন্ধ করতে পারেন, অথবা একটি বৈদ্যুতিক ব্রেকার ইনস্টল করতে পারেন।
৫) কিভাবে আক্রমণাত্মক উপাদানগুলোকে মুক্ত করা যায়?
প্যাগো: বৈদ্যুতিন চৌম্বকীয়ভাবে উল্লম্ব হ্যামারটি ছেড়ে দিন, এবং ম্যানুয়ালি পেন্ডুলাম হ্যামারটি ছেড়ে দিন।
