IK01 (0.14J) থেকে IK11 (50J) পেন্ডুলাম হ্যামার মেকানিক্যাল ইম্প্যাক্ট টেস্ট অ্যাপারেটাস IEC62262
1. ভূমিকা

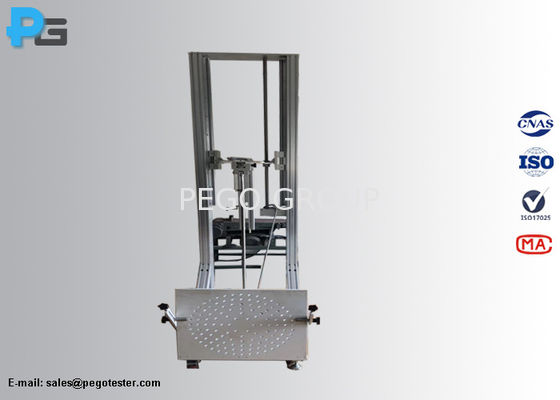

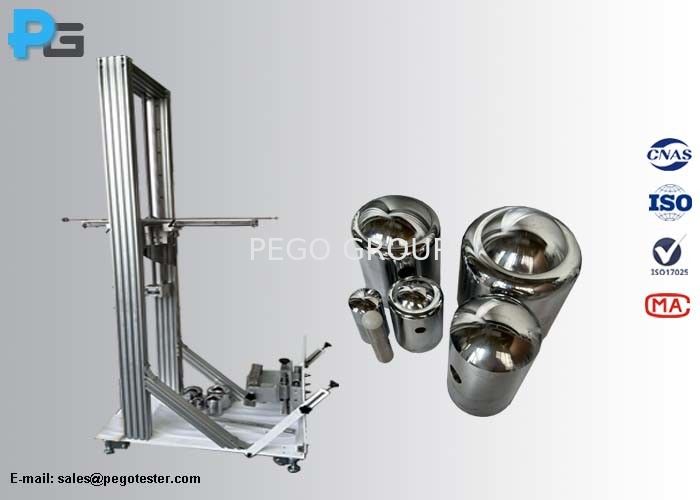

পেন্ডুলাম হ্যামার মেকানিক্যাল ইম্প্যাক্ট টেস্ট অ্যাপারেটাস IEC60068-2-75 পরীক্ষা Eha এবং IEC62262-এর পরীক্ষার প্রয়োজনীয়তা পূরণ করতে পারে। সরঞ্জামটিতে আঘাত করার উপাদান, সুইং পাইপ এবং পরীক্ষার রিগ রয়েছে। IK07 (2J) থেকে IK11 (50J)-এর জন্য আঘাত করার উপাদানটি ইস্পাত দিয়ে তৈরি, IK01 থেকে IK06 পরীক্ষার জন্য আঘাত করার উপাদানটি পলিমাইড দিয়ে তৈরি, এবং tএখানে সুইং পাইপের সাথে ফিক্সিংয়ের জন্য আঘাত করার উপাদানের মাঝখানে একটি ছিদ্র রয়েছে, সমতুল্য ভর আঘাত করার উপাদানের আসল ভরের সমান নয়। সুইং পাইপের দৈর্ঘ্য 1000 মিমি, এবং সুইং পাইপের ভরগুলি আঘাত করার উপাদানগুলির সংমিশ্রণ ভর অনুযায়ী কনফিগার করা হয়েছে। পরীক্ষার রিগটি অ্যালুমিনিয়াম খাদ দিয়ে তৈরি, নীচে চারটি চাকা রয়েছে এবং পুরো ডিভাইসটি অবাধে চলতে পারে। IK01 থেকে IK11 পরীক্ষা করার জন্য পতনের উচ্চতা নিয়মিত করা যেতে পারে, সরঞ্জামটিতে পতনের উচ্চতা নির্দেশ করার জন্য একটি ডায়াল কনফিগার করা হয়েছে। ভ্রমণের উচ্চতা প্রভাব বিন্দুর বিভিন্ন উচ্চতার সাথে মানানসই করার জন্য কাস্টমাইজ করা যেতে পারে।
পেন্ডুলাম হ্যামার সেই ক্ষেত্রে প্রয়োগ করা যেতে পারে যেখানে প্রভাব বিন্দুগুলি ওভারহ্যাংিং ছাড়াই উল্লম্ব পৃষ্ঠের উপর থাকে। IK01 থেকে IK06 পরীক্ষাগুলি প্লাগ, সকেট, মাউন্টিং বক্স, গ্রন্থি, কভার, সুইচ এবং অন্যান্য বৈদ্যুতিক অ্যাক্সেসরিজ পরীক্ষার জন্য প্রযোজ্য। IK07 থেকে IK11 পরীক্ষাগুলি লুমিনিয়ার, ইভি চার্জিং অ্যাপ্লায়েন্স এবং গৃহস্থালীর যন্ত্রপাতি পরীক্ষার জন্য প্রযোজ্য।
2. প্যারামিটার
| সুইং পাইপ |
ইস্পাত পাইপ 1 (দৈর্ঘ্য: 1000 মিমি, বাইরের ব্যাস: 15.9 মিমি, বেধ: 1.5 মিমি) 2J অতিক্রমকারী শক্তির জন্য
ইস্পাত পাইপ 2 (দৈর্ঘ্য: 1000 মিমি, বাইরের ব্যাস: 9.0 মিমি, বেধ: 0.5 মিমি) 2J অতিক্রম না করা শক্তির জন্য
|
| প্রভাবের কোণ |
0~900 |
| উত্তোলন স্ট্রোক |
200-1200 মিমি |
| প্রভাব হ্যামার |
আঘাত করার উপাদান: IK01 থেকে IK06 পরীক্ষার জন্য ≤1J, নাইলন দ্বারা তৈরি
আঘাত করার উপাদান: IK07 পরীক্ষার জন্য 2J, IK08 পরীক্ষার জন্য 5J, IK09 পরীক্ষার জন্য 10J, IK10 পরীক্ষার জন্য 20J, ইস্পাত দ্বারা তৈরি
|
| হ্যামারের সমতুল্য ভর |
≤1J: 0.2KG, IK07: 0.5KG, IK08: 1.7KG, IK09: 5KG, IK10: 5KG, IK11: 10KG |
| হ্যামার রিলিজ পদ্ধতি |
ম্যানুয়াল রিলিজ |
| মাউন্টিং ফিক্সচার |
1)। IEC60068-2-75 চিত্র D.3 অনুযায়ী সম্পূর্ণ ডিজাইন করা হয়েছে, IK01 থেকে IK06 পরীক্ষার জন্য প্রয়োগ করা হয়েছে
2)। IK07 থেকে IK10 পরীক্ষার জন্য ফ্ল্যাট মাউন্টিং প্লেট, নিয়মিত কোণ 0-90°, M6 স্ক্রু ছিদ্র দিয়ে সজ্জিত
|
3. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1)। কিভাবে পতনের উচ্চতা জানবেন?
পেগো: সরঞ্জামটিতে পতনের উচ্চতা নির্দেশ করার জন্য একটি ডায়া কনফিগার করা হয়েছে। সংশ্লিষ্ট উচ্চতায় সুইং পাইপটি টানুন এবং এটি ছেড়ে দিন।
| পতন উচ্চতা |
| শক্তি/J |
0.14 |
0.2 |
(0.3) |
0.35 |
(0.4) |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
| সমতুল্য ভর/কেজি |
0.25 |
(0.2) |
0.25 |
(0.2) |
0.25 |
(0.2) |
(0.2) |
0.25 |
0.25 |
0 .25 |
0.5 |
1.7 |
5 |
5 |
10 |
| পতন উচ্চতা±1%মিমি |
56 |
(100) |
80 |
(150) |
140 |
(200) |
(250) |
200 |
280 |
400 |
400 |
300 |
200 |
400 |
500 |
2. কিভাবে নমুনা স্থাপন করবেন?
পেগো: সরঞ্জামটিতে একটি ফ্ল্যাট মাউন্টিং ফিক্সচার কনফিগার করা হয়েছে, হালকা ওজনের নমুনা পরীক্ষার জন্য, সেগুলি মাউন্টিং প্লেটে স্থাপন করা যেতে পারে। এবং মাউন্টিং প্লেটটি M6 স্ক্রু ছিদ্র দিয়ে সজ্জিত, তাই নমুনাটি দৃঢ়ভাবে মাউন্টিং প্লেটে স্থাপন করা যেতে পারে এবং 0-90° কাত করা যেতে পারে। ভারী বা ভলিউম নমুনা পরীক্ষার জন্য, সেগুলি মাটিতে রাখা যেতে পারে। IK01 থেকে IK06 পরীক্ষার জন্য, প্লাইউড মাউন্টিং ফিক্সচারটি ফ্ল্যাট মাউন্টিং ফিক্সচারে ইনস্টল করা হয়।
3)। কিভাবে সেকেন্ডারি প্রভাব এড়ানো যায়?
পেগো: প্রাথমিক প্রভাবের পরে হাত দিয়ে আঘাত করার উপাদানটি ধরে রেখে হ্যামারটি ধরে রাখতে হবে, বাহুটিকে এড়িয়ে যাওয়া উচিত যাতে বিকৃতি রোধ করা যায়। ব্যবহারকারীরা ইলেকট্রনিক ব্রেক সহ ডিভাইস ব্যবহার করতে পারেন, তবে সুইং আর্মের বিকৃতির ঝুঁকি রয়েছে।
4)। আপনি কি ইনস্টলেশন পরিষেবা প্রদান করবেন?
পেগো: সরঞ্জামটির ইনস্টলেশন পরিষেবার প্রয়োজন হবে না, আমরা পুরো সরঞ্জামটি সরবরাহ করব।
