IEC62196-1 ধারা 26.4 EV প্লাগ এবং যানবাহন সংযোগকারী তারের নমন পরীক্ষার জন্য নমন পরীক্ষার যন্ত্র
1ক্যাবল বাঁক পরীক্ষা যন্ত্রের প্রবর্তন
কর্ড বাঁক পরীক্ষা যন্ত্র IEC62196-1 ধারা 26.4 চিত্র 20 এবং টেবিল 14 অনুযায়ী ডিজাইন করা হয়,এটি ইভি প্লাগ এবং যানবাহন সংযোগকারীগুলির অ-পুনরায় সংযোজনযোগ্য আনুষাঙ্গিকগুলির যান্ত্রিক লোড নমন পরীক্ষার জন্য প্রয়োগ করা হয়.
পরীক্ষার পদ্ধতিঃ
নমুনাটি যন্ত্রের ওসিলেটিং অঙ্গের সাথে সংযুক্ত করা হয় যাতে যাত্রার মাঝখানে, তারের একটি ওজন দিয়ে লোড করা হয়,এবং অ্যাক্সেসরিজের নামমাত্র বর্তমানের সমান একটি বর্তমান কন্ডাক্টরগুলির মধ্য দিয়ে পাস করা হয়, তাদের মধ্যে ভোল্টেজ নামমাত্র ভোল্টেজ হচ্ছে, oscillating উপাদান একটি কোণ 90 ° মাধ্যমে পিছনে এবং সামনের দিকে সরানো হয় (45 ° উল্লম্ব উভয় পাশে),নমনের সংখ্যা 20000 এবং নমনের হার 60 প্রতি মিনিটেপরীক্ষার পর, নমুনাগুলি এই নথির অর্থ অনুসারে কোনও ক্ষতি প্রদর্শন করবে না।
গঠনঃ
সরঞ্জামটি মেঝে-স্ট্যান্ড কাঠামো গ্রহণ করে এবং পিএলসি এবং টাচ স্ক্রিন দ্বারা নিয়ন্ত্রিত হয়। গতি, পরীক্ষার সময় এবং কোণ পূর্বনির্ধারিত হতে পারে এবং এটি অন্তর্নির্মিত লোড।মেশিন সহজে সরানো করতে 4 রোলার দিয়ে সজ্জিত.
2ক্যাবল বাঁক পরীক্ষা যন্ত্রের স্পেসিফিকেশন
| নিয়ন্ত্রণ ব্যবস্থা |
পিএলসি + টাচ স্ক্রিন |
| ড্রাইভ মোড |
সার্ভো মোটর |
| পরীক্ষার গতি |
৬০ চক্র/মিনিট |
| কোণ সূচক |
০-৩৬০0, স্টেইনলেস স্টীল থেকে তৈরি |
| সুইং এঙ্গেল |
90°, ±450উভয় পক্ষ থেকে উল্লম্ব বা কোন পছন্দসই কোণ থেকে |
| পরীক্ষার সংখ্যা |
0~999999. স্ট্যান্ডার্ড ডিফল্টঃ 20000 চক্র |
| লোড |
200~250V/0~400A (নিয়মিত) |
| ওজন |
20N, 25N, 50N, 75N, 100N অথবা কাস্টমাইজ করা যায় |
| নমুনা ক্ল্যাম্প |
মেকানিক্যাল ক্ল্যাম্পিং |
| কর্মক্ষমতা |
২২০ ভোল্ট/৫০ হার্জ |
টেবিল ১৪ - যান্ত্রিক লোড ফ্লেক্সিং টেস্ট
| নামমাত্র বর্তমান (A) |
শক্তি (এন) |
| ২০ পর্যন্ত |
20 |
| ২১ থেকে ৩২ পর্যন্ত |
25 |
| ৩৩ থেকে ৭০ পর্যন্ত |
50 |
| ৭১ থেকে ২৫০ পর্যন্ত |
75 |
| ২৫১ থেকে ৪০০ পর্যন্ত |
100 |
| ৪১০ থেকে ৫০০ পর্যন্ত |
120 |
| ৫০১ থেকে ৬০০ পর্যন্ত |
140 |
| ৬০১ থেকে ৮০০ পর্যন্ত |
180 |

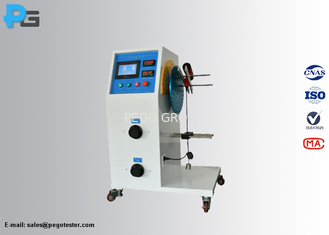

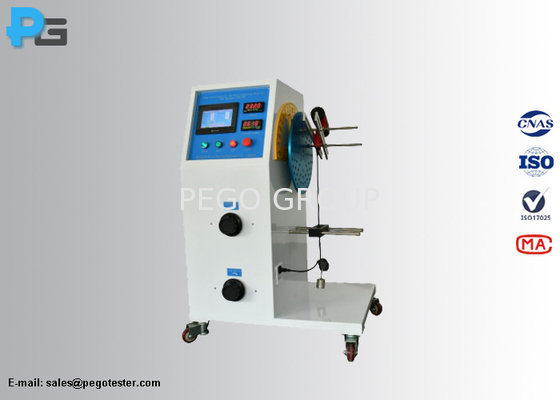

3. ক্যাবল বাঁক পরীক্ষা যন্ত্রের ছবি
4প্রায়শই জিজ্ঞাসিত প্রশ্ন
1) কর্ড বন্ডিং টেস্ট ডিভাইসটি কি ক্যালিব্রেশন সার্টিফিকেটের সাথে আসবে?
উত্তরঃ হ্যাঁ, এটি ক্যালিব্রেশন সার্টিফিকেটের সাথে সরবরাহ করা হবে, খরচ অতিরিক্ত।
2) সুইং কোণ কত?
উত্তরঃ কোণ 0-360 দ্বারা নিয়ন্ত্রিত হতে পারে0অবাধে (স্ট্যান্ডার্ড প্রয়োজন 900, ±450উল্লম্ব বা কোন পছন্দসই কোণ থেকে উভয় পক্ষ থেকে) ।
৩) গতি কত?
উত্তরঃ গতি 0 থেকে 60 চক্র / মিনিট পর্যন্ত সেট করা যেতে পারে।
4) কোন প্যাকেজটি পাঠাতে হবে?
উত্তরঃ যন্ত্রটি কাঠের বাক্সে প্যাক করা হবে।
৫) আমরা কিভাবে এই আইটেমটি অর্ডার করতে পারি?
উত্তরঃ দয়া করে আমাদের কাছে তদন্ত পাঠান, আমাদের বিক্রেতা 24 ঘন্টার মধ্যে আপনার সাথে যোগাযোগ করবে।
