IK01 (0.14J) থেকে IK11 (50J) পেন্ডুলাম হ্যামার মেকানিক্যাল ইমপ্যাক্ট টেস্ট অ্যাপারেটর IEC62262
1. পরিচিতি

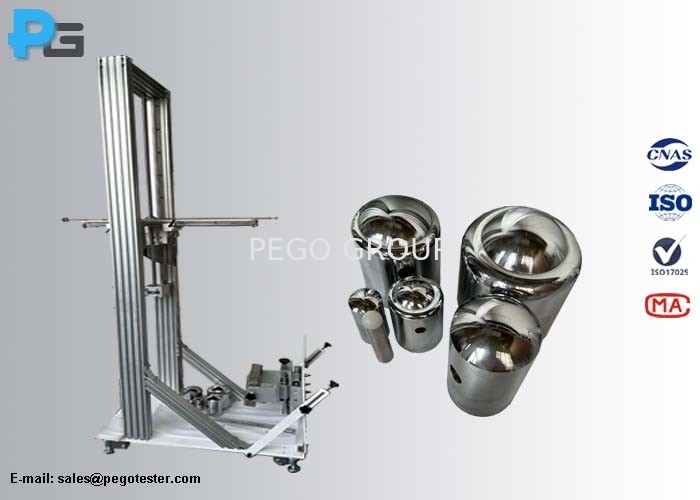

পেন্ডুলাম হ্যামার মেকানিক্যাল ইমপ্যাক্ট টেস্টিং ডিভাইসটি IEC60068-2-75 পরীক্ষা Eha এবং IEC62262 এর পরীক্ষার প্রয়োজনীয়তা পূরণ করতে পারে। সরঞ্জামটিতে আঘাতকারী উপাদান, সুইং পাইপ এবং পরীক্ষার রিগ রয়েছে।IK07 (2J) থেকে IK11 (50J) পর্যন্ত স্ট্রাইকিং উপাদানগুলি ইস্পাত থেকে তৈরি, আইকে০১ থেকে আইকে০৬ পরীক্ষার জন্য স্ট্রাইকিং এলিমেন্টটি পলিমাইড থেকে তৈরি এবংএখানে একটি গর্ত মধ্যে মাঝখানে আঘাত উপাদান সঙ্গে স্থির করার জন্য সুইং পাইপ, সমতুল্য ভর হয় না প্রকৃত আঘাত উপাদান ভর সমান। সুইং পাইপ hae দৈর্ঘ্য 1000mm,এবং সুইং পাইপ ভর আঘাত উপাদান সমন্বয় ভর অনুযায়ী কনফিগার করা হয়. পরীক্ষার রিগটি অ্যালুমিনিয়াম খাদ থেকে তৈরি, নীচে চারটি চাকার সাথে, এবং পুরো ডিভাইসটি অবাধে চলাচল করতে পারে। IK01 থেকে IK11 পরীক্ষা সম্পাদন করার জন্য পতনের উচ্চতা সামঞ্জস্যযোগ্য,ডিভাইসটি একটি ডায়াল দিয়ে কনফিগার করা হয় যাতে পতনের উচ্চতা নির্দেশ করে. ভ্রমণ উচ্চতা বিভিন্ন উচ্চতা প্রভাব পয়েন্ট সঙ্গে মাপসই করা যেতে পারে।
পেনডুলাম হ্যামারটি এমন ক্ষেত্রে প্রয়োগ করা যেতে পারে যেখানে প্রভাবের পয়েন্টগুলি উল্লম্ব পৃষ্ঠের উপর ওভারহেলিং ছাড়াই থাকে। আইকে01 থেকে আইকে06 পরীক্ষাগুলি পরীক্ষার প্লাগ, সকেট, মাউন্ট বোল্স, গ্রন্থি,কভার, সুইচ এবং অন্যান্য বৈদ্যুতিক আনুষাঙ্গিক। IK07 থেকে IK11 পরীক্ষাগুলি আলোকসজ্জা, EV চার্জিং অ্যাপ্লায়েন্স এবং গৃহস্থালী যন্ত্রপাতি পরীক্ষা করার জন্য প্রযোজ্য।
2প্যারামিটার
| সুইং পাইপ |
ইস্পাত পাইপ 1 (দৈর্ঘ্যঃ 1000mm, বাইরের ব্যাসার্ধঃ 15.9mm, বেধঃ 1.5mm) 2J এর বেশি শক্তির জন্য
ইস্পাত পাইপ 2 (দৈর্ঘ্যঃ 1000mm, বাইরের ব্যাসার্ধঃ 9.0mm, বেধঃ 0.5mm) 2J এর বেশি শক্তির জন্য
|
| আঘাতের কোণ |
০-৯০0 |
| উত্তোলন স্ট্রোক |
২০০-১২০০ মিমি |
| আঘাতমূলক হ্যামার |
নায়লন থেকে তৈরি, IK01 থেকে IK06 পরীক্ষার জন্য স্ট্রাইকিং উপাদানঃ ≤1J
স্টিল থেকে তৈরি স্ট্রাইকিং এলিমেন্টঃ 2J IK07 পরীক্ষার জন্য, 5J IK08 পরীক্ষার জন্য, 10J IK09 পরীক্ষার জন্য, 20J IK10 পরীক্ষার জন্য
|
| হ্যামারের সমতুল্য ভর |
≤1J: 0.2KG, IK07: 0.5KG, IK08: 1.7KG, IK09: 5KG, IK10: 5KG, IK11: 10KG |
| হ্যামার রিলিজ পদ্ধতি |
ম্যানুয়াল রিলিজ |
| মাউন্টিং ফিক্সচার |
১) IEC60068-2-75 চিত্র D অনুসারে সম্পূর্ণ নকশা করা।3, IK01 থেকে IK06 পরীক্ষার জন্য ব্যবহৃত
২) আইকে০৭ থেকে আইকে১০ পরীক্ষার জন্য সমতল মাউন্ট প্লেট, ০-৯০° কোণ সামঞ্জস্যযোগ্য, এম৬ স্ক্রু হোলস দিয়ে সজ্জিত
|
3প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
১) কিভাবে পতনের উচ্চতা জানা যায়?
প্যাগোঃ সরঞ্জামটি পতনের উচ্চতা নির্দেশ করার জন্য একটি ডায়া কনফিগার করে।
| পতনের উচ্চতা |
| শক্তি/J |
0.14 |
0.2 |
(0.3) |
0.35 |
(0.4) |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
| সমতুল্য ভর/কেজি |
0.25 |
(0.2) |
0.25 |
(0.2) |
0.25 |
(0.2) |
(0.2) |
0.25 |
0.25 |
০.25 |
0.5 |
1.7 |
5 |
5 |
10 |
| পতনের উচ্চতা ± 1% মিমি |
56 |
(১০০) |
80 |
(150) |
140 |
২০০) |
২৫০ |
200 |
280 |
400 |
400 |
300 |
200 |
400 |
500 |
2কিভাবে নমুনা স্থাপন করা যায়?

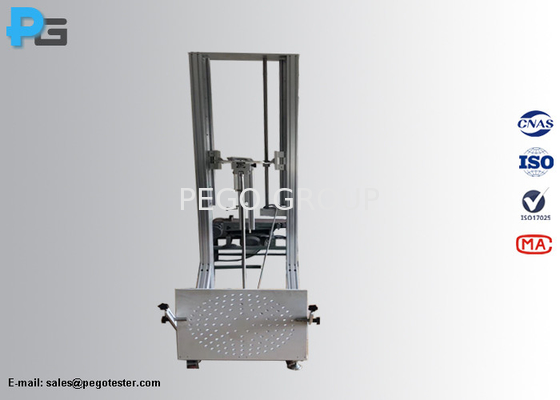

পেগো: সরঞ্জাম একটি সমতল মাউন্ট ফিক্সচার সঙ্গে কনফিগার করা হয়, হালকা নমুনা পরীক্ষা করার জন্য, তারা মাউন্ট প্লেট উপর স্থাপন করা যেতে পারে. এবং মাউন্ট প্লেট M6 স্ক্রু গর্ত দিয়ে সজ্জিত করা হয়,তাই নমুনা দৃঢ়ভাবে মাউন্ট প্লেট উপর সংশোধন করা যেতে পারে এবং 0-90 ° কাত হতে পারে. ভারী বা ভলিউম নমুনা পরীক্ষা করার জন্য, তারা মাটিতে স্থাপন করা যেতে পারে। IK01 থেকে IK06 পরীক্ষার জন্য, প্লাইউড মাউন্ট ফিক্সচারটি সমতল মাউন্ট ফিক্সচারে ইনস্টল করা হয়।
৩) কিভাবে সেকেন্ডারি ইফেক্ট এড়ানো যায়?
প্যাগোঃ প্রথম ধাক্কা দেওয়ার পর হাত দিয়ে আঘাতের উপাদানটি ধরে রাখা উচিত, তবে বিকৃতি রোধ করার জন্য বাহু এড়ানো উচিত।ব্যবহারকারীরা ইলেকট্রনিক ব্রেক সঙ্গে ডিভাইস ব্যবহার করতে পারেন, কিন্তু সুইং আর্ম বিকৃতি ঝুঁকি আছে।
৪) আপনি কি ইনস্টলেশন সার্ভিস দিবেন?
পেগোঃ সরঞ্জামগুলির ইনস্টলেশন সার্ভিসের প্রয়োজন হবে না, আমরা সরঞ্জামগুলি সম্পূর্ণরূপে প্রেরণ করব।
