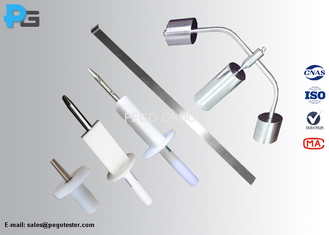

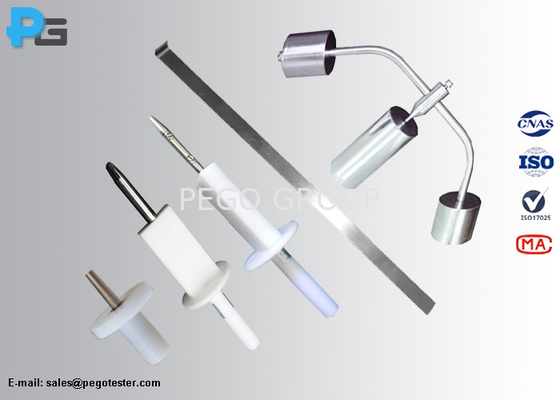

আইইসি ৬০৬০১-১ এমই যন্ত্রপাতিগুলির ঘরের মধ্যে খোলার জন্য পরীক্ষার প্রোব কিট
1. পরিচিতি
পরীক্ষার জোন্ড কিটগুলি IEC60601-1 এর প্রয়োজনীয়তা পূরণ করে, এতে স্ট্যান্ডার্ড পরীক্ষার আঙুল, পরীক্ষার পিন, সোজা অ-সংযুক্ত পরীক্ষার আঙুল, পরীক্ষার হুক এবং ধাতব পরীক্ষার রড অন্তর্ভুক্ত রয়েছে,মেডিকেল ইলেকট্রিক সরঞ্জামগুলির অভ্যন্তরে থাকা বা যান্ত্রিকভাবে বিপজ্জনক অংশ এবং খোলার অ্যাক্সেসযোগ্যতা যাচাই করার জন্য এটি প্রয়োগ করা হয়.
2. স্পেসিফিকেশন
| নাম |
চিত্র সংখ্যা |
প্যারামিটার |
| স্ট্যান্ডার্ড টেস্ট ফিঙ্গার (টেস্ট প্রোব বি) |
আইইসি ৬০৬০১-১ ধারা ৫।9.2.1 এবং চিত্র 6
IEC60950-1 চিত্র 2A
আইইসি ৬১০৩২ চিত্র ২
|
উদ্দেশ্যঃএমই সরঞ্জামগুলির অ্যাক্সেসযোগ্য অংশগুলি সনাক্ত করতে
স্পেসিফিকেশনঃ
ড্যাক্টিলোগ্রিপোসিসের ব্যাসার্ধ: Φ12mm
ড্যাক্টিলোগ্রিপোসিসের দৈর্ঘ্যঃ ৮০ মিমি
৩) ব্যফেলের ব্যাসার্ধ Φ৫০ মিমি
৪) ব্যাফেলের দৈর্ঘ্যঃ ১০০ মিমি
|
| 30N বলের সাথে সোজা অবিচ্ছিন্ন পরীক্ষার আঙুল |
আইইসি ৬০৬০১-১ ধারা ৫।9.2.1
আইইসি ৬০৯৫০-১ ধারা ২।1.1.1
|
উদ্দেশ্যঃ স্ট্যান্ডার্ড পরীক্ষার আঙুলের প্রবেশকে প্রতিরোধ করে এমন খোলার যাচাই করার জন্য
স্পেসিফিকেশনঃ আকারটি পরীক্ষার প্রোব বি এর মতোই, তবে জয়েন্ট ছাড়াই, 30N বল প্রয়োগ করা হয়।
|
| টেস্ট হুক |
আইইসি ৬০৬০১-১ চিত্র ৭
আইইসি ৬০০৬৫ ধারা ৯1.7 এবং চিত্র 4
|
উদ্দেশ্যঃ সংশ্লিষ্ট ME EQUIPMENT এর খোলার বিষয়টি যাচাই করার জন্য
স্পেসিফিকেশনঃ
১) দৈর্ঘ্যঃ ১৮০ মিমি
২) প্রস্থঃ ৮ মিমি
3) হুকের দৈর্ঘ্যঃ ৫ মিমি
৪) বেধঃ ১ মিমি
5) উপাদানঃ SUS304 স্টেইনলেস স্টীল
|
| টেস্ট রড |
আইইসি ৬০৬০১-১, ধারা ৮।4.২ ঘ) |
উদ্দেশ্যঃ স্পর্শযোগ্য অভ্যন্তরীণ অংশের খোলার যাচাই করার জন্য
স্পেসিফিকেশনঃ
১) ব্যাসার্ধঃ ৪ মিমি
2) দৈর্ঘ্যঃ ১০০ মিমি
3) উপাদানঃ ধাতু রড, নাইলন হ্যান্ডেল
৪) প্রস্তাবিত বল প্রয়োগঃ ০ এন, ১০ এন
|
| টেস্ট পিন (টেস্ট প্রোব ১৩) |
আইইসি ৬০৬০১-১, ধারা ৮।4.2 ঘ) এবং চিত্র 8
আইইসি ৬০৯৫০-১ চিত্র ২বি
IEC61032 চিত্র 9
|
উদ্দেশ্যঃ স্পর্শযোগ্য অভ্যন্তরীণ অংশের খোলার যাচাই করার জন্য
স্পেসিফিকেশনঃ
1) ব্যাসার্ধঃ Φ3mm (মাথা), Φ4mm (পোঁদ)
2) প্রোব দৈর্ঘ্যঃ 15mm
৩) ব্যাসার্ধঃ Φ২৫ মিমি
৪. বেফেলের বেধঃ ৪ মিমি
|
| বল চাপ পরীক্ষার যন্ত্র |
আইইসি ৬০৬০১-১, ধারা ৮।8.4.1 এবং চিত্র 21 |
উদ্দেশ্যঃ ME EQUIPMENT এর তাপ প্রতিরোধের নিরোধকতা যাচাই করার জন্য
স্পেসিফিকেশনঃ
1) বলের ব্যাসার্ধঃ 5mm (R2.5mm)
2) পরীক্ষার চাপঃ 20N±0.2N
৩) উপাদানঃ স্টেইনলেস স্টীল
4) নমুনা সমর্থনকারীঃ Φ50mm-দৈর্ঘ্য 100mm, সিলিন্ডার ধারালো (একটি thermocouple সন্নিবেশ করার জন্য একটি গর্ত সঙ্গে কনফিগার)
|
3প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
১. পরীক্ষার সময় আমরা কীভাবে শক্তি ব্যবহার করতে পারি?
Pego: ব্যবহারকারীর জন্য পরীক্ষা চলাকালীন শক্তি প্রয়োগ করার জন্য দুটি পদ্ধতি রয়েছেঃ 1. ব্যবহারকারী অন্তর্নির্মিত থ্রাস্টার সহ পরীক্ষার প্রোবটি চয়ন করতে পারেন, থ্রাস্টারটি হ্যান্ডেলটিতে অন্তর্নির্মিত, কেবল হ্যান্ডেলটি চাপুন,উপযুক্ত শক্তি প্রয়োগ করা যেতে পারে. ২. জোনটি শক্তি প্রয়োগের জন্য একটি ফোর্স গেইজের সাথে কাজ করতে পারে। হ্যান্ডেলের লেজটিতে একটি সংযোগকারী দিয়ে কনফিগার করা জোন।
সাধারণত, পরীক্ষার জন্য প্রয়োগ করা প্রস্তাবিত শক্তি 10N হয়, তবে কিছু পণ্য মানদণ্ডে, প্রস্তাবিত শক্তি 50N পর্যন্ত হবে।
২) প্রোবটি কীভাবে ধারাবাহিকতা নির্দেশক সার্কিটের সাথে সংযুক্ত হয়?
প্যাগোঃ প্রোডটি ধারাবাহিকতা নির্দেশক সার্কিটের সাথে সংযুক্ত করার জন্য একটি তারের সাথে আসবে। ব্যবহারকারীরা নিজেরাই ধারাবাহিকতা নির্দেশক সার্কিট তৈরি করতে পারেন, অথবা একটি কিনতে পারেনবৈদ্যুতিক সূচকপেগো থেকে।
3) দৈনন্দিন জীবনে পরীক্ষার প্রোবগুলি কীভাবে সংরক্ষণ এবং বজায় রাখা যায়?
প্রোবগুলি একটি প্রতিরক্ষামূলক কেস দিয়ে আসবে, যখন এটি ব্যবহার করা হবে না, এটিকে কেসে রাখুন।
৪) আপনি কিভাবে প্রমাণ করেন যে প্রোবগুলি আপেক্ষিক মানদণ্ড পূরণ করে?
পেগোঃ ব্যবহারকারী আইএসও ১৭০২৫ অনুমোদিত পরীক্ষাগার কর্তৃক প্রদত্ত ক্যালিব্রেশন শংসাপত্রের জন্য অনুরোধ করতে পারেন, কিন্তু ক্যালিব্রেশন শংসাপত্রের মূল্য অতিরিক্ত চার্জ করা হবে।
