আইইসি ৬০৩২০-১ অ্যাপ্লায়েন্স কপলার্স টেস্টিং সরঞ্জাম পাওয়ার কর্ড বন্ডিং টেস্ট অ্যাপারেশন 16A আউটপুট বর্তমানের সাথে
1. পরিচিতি
পাওয়ার ক্যাবল বাঁকানোর পরীক্ষার যন্ত্রআইইসি ৬০৩২০-১-এর ২২ নং ধারা অনুসারে পরীক্ষার প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা।3, সংযোগকারী এবং প্লাগ সংযোগকারীগুলির কর্ডে নমন পরীক্ষা প্রয়োগের জন্য। পরীক্ষার যন্ত্রটি 7 ইঞ্চি এলসিডি টাচ স্ক্রিন, পিএলসি এবং স্টেপ মোটর দিয়ে কনফিগার করা হয়। নমনের কোণ,ফ্লেক্সিং স্পিড একটি পরীক্ষার সময় নিয়ন্ত্রিত হতে পারে. 4KW ট্রান্সফরমার দিয়ে সজ্জিত বিভিন্ন রেটযুক্ত বর্তমানের সাথে বিভিন্ন পাওয়ার কর্ডের জন্য বাঁক পরীক্ষা উপলব্ধি করতে পারে। বিভিন্ন স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণের জন্য ক্ল্যাম্পটি সুইং সেন্টারটি সামঞ্জস্য করতে পারে।
2বন্ডিং টেস্ট পদ্ধতি
টেস্ট নমুনা সমতল কর্ড দিয়ে মাউন্ট করা হয় যাতে বিভাগের প্রধান অক্ষ দোলনের অক্ষের সমান্তরাল হয়। কর্ডটি 20N / 10N ভর দিয়ে লোড করা হয়, যাতে বল প্রয়োগ করা হয়।সংযোগকারী / প্লাগ সংযোগকারী নামমাত্র বর্তমান সমান একটি বর্তমান কন্ডাক্টর মাধ্যমে পাস করা হয়, তাদের মধ্যে ভোল্টেজ নামমাত্র ভোল্টেজ সমান হয়। oscillating উপাদান একটি কোণ 90 ° মাধ্যমে পিছনে এগিয়ে হয় (45 ° উল্লম্ব উভয় পক্ষের উপর) ।নমনের সংখ্যা 10,000 এবং নমনের হার প্রতি মিনিটে 60 হয়।
পরীক্ষার সময়, পরীক্ষার বর্তমানের কোনও বিচ্ছিন্নতা থাকবে না, এবং কন্ডাক্টরগুলির মধ্যে কোনও শর্ট সার্কিট থাকবে না। পরীক্ষার পরে, পরীক্ষার নমুনাটিতে কোনও ক্ষতি হবে না।
3. স্পেসিফিকেশন
| কাজের ক্ষমতা |
220V/50Hz, সর্বোচ্চ 300W |
| নিয়ন্ত্রণ ইউনিট |
৭ ইঞ্চি এলসিডি টাচ স্ক্রিন+পিএলসি |
| লোড ওজন |
৫এন*২, ১০এন*২ (৫এন, ১০এন, ২০এন, ১০এন লোড অর্জন) |
| কাজের স্টেশন |
1 (কাস্টমাইজযোগ্য) |
| স্টেশন নিয়ন্ত্রণ |
প্রতিটি স্টেশন স্বাধীনভাবে কাজ করতে পারে, অথবা দুটি স্টেশন সংযুক্ত করা যেতে পারে |
| পাওয়ার ক্যাবল চালু-বন্ধ পর্যবেক্ষণ |
প্রতিটি স্টেশনের স্বাধীন পর্যবেক্ষণ |
| ওসিলেটিং গতি |
0-70r/min |
| ওসিলেটিং ড্রাইভ |
স্টেপ মোটর |
| পরীক্ষার সময় |
0-99999 (প্রি-সেটযোগ্য) |
| ওসিলেশন কোণ |
450উল্লম্ব রেখা থেকে উভয় পক্ষের (900একটি বাঁক), অথবা বিভিন্ন মান অনুযায়ী কোন পছন্দসই কোণ |
| কোণ সূচক |
০-৩৬০0, স্টেইনলেস স্টীল থেকে তৈরি |
| আউটপুট ভোল্টেজ (সর্বোচ্চ) |
250 ভোল্ট (নির্ধারিত) |
| আউটপুট বর্তমান (সর্বোচ্চ) |
0-16A ((কাস্টমাইজযোগ্য) |
| আউটপুট ক্ষমতা (সর্বোচ্চ) |
৪ কিলোওয়াট |
| রেফারেন্স স্ট্যান্ডার্ড |
IEC60320-1 ধারা 22.3 চিত্র 7
IEC60335-1 ধারা 25.14 এবং চিত্র 8
আইইসি ৬০৩৩৫-২-১৪ ধারা ২৫।14
আইইসি ৬০৬০১-১, ধারা ৮।11.3. ৬
IEC60884-1 ধারা 23.4 চিত্র 21
AS/NZS3112 ধারা ২।13.12.২ এবং চিত্র ২।2
BS1361-1 অনুচ্ছেদ ১৯।5, টেবিল ২ এবং চিত্র ১৮
|

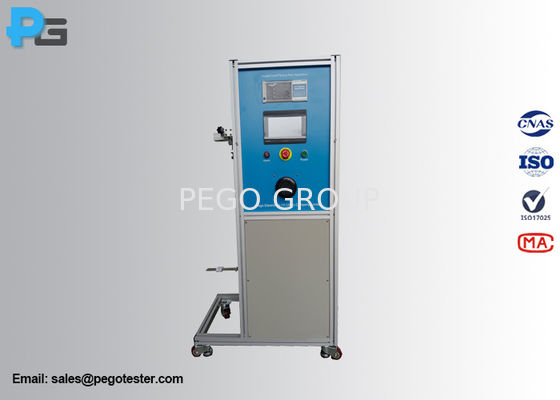

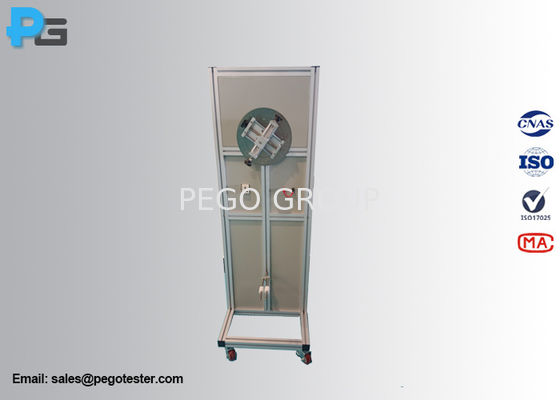

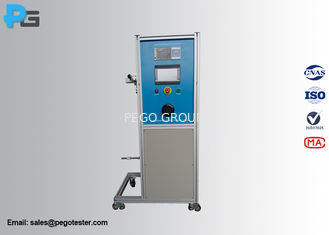

4. পরিসংখ্যান
5. ব্যবহারের সতর্কতা
1) দয়া করে পাওয়ার সাপ্লাই নিরাপত্তা মনোযোগ দিন। একটি ভাল গ্রাউন্ডেড পাওয়ার সাপ্লাই ব্যবহার নিশ্চিত করুন। এটি এই ডিভাইস ব্যবহার করার জন্য গ্রাউন্ডিং পিন সংযোগ বিচ্ছিন্ন করা নিষিদ্ধ।
2) পণ্যের সেবা জীবন প্রভাবিত না করার জন্য আর্দ্রতা-প্রতিরোধী এবং জলরোধী মনোযোগ দিতে দয়া করে।
3) পরীক্ষার মেশিনে চলমান রোলার রয়েছে। অন্যদের আঘাত না করার জন্য দ্রুত বাক্সটি ঠেলে দেওয়া নিষিদ্ধ, এমনকি সরঞ্জামটি উল্টে যেতে পারে।
4) উপরের মানদণ্ডের বাইরে এই পরীক্ষার মেশিনটি ব্যবহার করা কঠোরভাবে নিষিদ্ধ। এই ডিভাইসের প্রয়োজনীয় মানদণ্ডের বাইরে এই ডিভাইসের ব্যবহার গ্যারান্টির আওতায় নেই,এটি আইনি মানের নিশ্চয়তার আওতায়ও আসে না।. অপ্রত্যাশিত সমস্যা আমাদের কোম্পানির দায়িত্বের আওতায় নেই। দয়া করে এই ডিভাইসটি অপব্যবহার বা অপব্যবহার করবেন না। আপনার যদি কোন প্রশ্ন থাকে তবে দয়া করে আমাদের বিক্রয়োত্তর কর্মীদের সাথে সময়মতো যোগাযোগ করুন।
5) পরীক্ষার সরঞ্জামগুলি পরিবর্তন বা বিচ্ছিন্ন করা নিষিদ্ধ, অন্যথায়, কোনও বিদ্যুৎ শক বা আগুনের সাথে আমাদের সংস্থার কোনও সম্পর্ক থাকবে না।
6) এই সরঞ্জাম ব্যবহারের সময়, কোন যৌথ দায় নেই, এবং অ-পেশাদাররা এই সরঞ্জামটি পরিচালনা করতে নিষেধ করা হয়।দয়া করে যত তাড়াতাড়ি সম্ভব আমাদের কোম্পানির বিক্রয়োত্তর সেবা যোগাযোগ করুন.
6.কেন পেগো?
১) পিইজিও বৈদ্যুতিক পরীক্ষাগার পরীক্ষার সরঞ্জামগুলিতে পেশাদার, আমাদের লক্ষ্য আমাদের গ্রাহকদের আরও ভাল দাম, আরও ভাল মানের এবং আরও ভাল পরিষেবা সরবরাহ করা।
2) কাস্টমাইজড পরিষেবাঃ আমরা আমাদের গ্রাহকদের তাদের প্রয়োজনীয়তা অনুযায়ী নতুন সরঞ্জাম ডিজাইন এবং বিকাশ করতে সহায়তা করতে পারি। আমরা নমনীয় এবং সক্ষম সরবরাহকারী।
3) চমৎকার গুণমানঃ 12 মাসের গ্যারান্টি, 100% গ্যারান্টি ডেলিভারি আগে পরীক্ষা। এবং আমাদের সমস্ত পণ্য তৃতীয় ল্যাব ক্যালিব্রেশন যা ISO17025 দ্বারা অনুমোদিত পাস করতে পারেন।
4) বিক্রয়োত্তর পরিষেবা এবং প্রযুক্তিগত সহায়তাঃ ইমেলের মাধ্যমে 24 ঘন্টা প্রযুক্তিগত সহায়তা। আমাদের পেশাদার দল সর্বদা এখানে আপনার প্রযুক্তিগত পরামর্শদাতা হতে ইচ্ছুক।
5) দ্রুত ডেলিভারিঃ আমাদের কোম্পানি ঠিক সময়ে ডেলিভারি প্রদান করে, এবং আমাদের ফ্রেট ফরোয়ার্ডার আপনার উদ্বেগ সমাধানের জন্য সবচেয়ে যুক্তিসঙ্গত মূল্যে পরিবহন পরিষেবা প্রদান করতে পারে।
6) গ্রাহকদের দ্রুত প্রতিক্রিয়াঃ আমরা 24 ঘন্টার মধ্যে আমাদের গ্রাহকদের উত্তর দিতে প্রতিশ্রুতি
