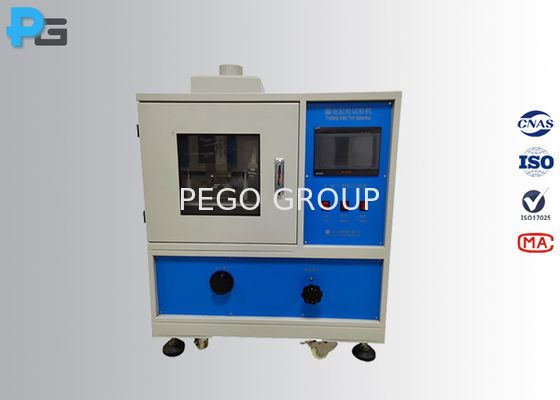

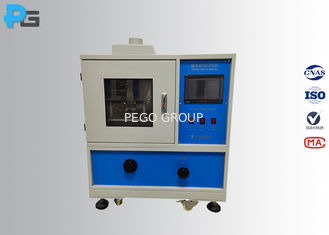

আইইসি ৬০১১২ জ্বলনযোগ্যতা পরীক্ষার ট্র্যাকিং ইনডেক্স পরীক্ষার যন্ত্র
1. পরিচিতি
দ্যট্র্যাকিং ইনডেক্স টেস্ট অ্যাপারেশনআইইসি ৬০১১২, জিবি/টি ৪২০৭, আইইসি ৬২৩৬৮-১ নং ধারা ৫ অনুযায়ী ডিজাইন করা হয়েছে।4.3.3, আইইসি ৬০৫৯৮-১১ ধারা ১৩।4, আইইসি ৬০৬০১-১ ধারা ৮।9.1.7, আইইসি ৬০৩৩৫-১ ধারা ২৯, আইইসি ৬১০১০-১ ধারা ৬।7.1.3, আইইসি ৬০৮৮৪-৪-১ ধারা ২৮।2, এবং BS1363-1 clause 8.2 Appendix C. এটি ব্যাপকভাবে ল্যাম্প, গৃহস্থালী যন্ত্রপাতি, আইটি / এভি যন্ত্রপাতি এবং বৈদ্যুতিক আনুষাঙ্গিকগুলির উপাদান পরীক্ষায় ব্যবহৃত হয়।ট্র্যাকিং প্রতিরোধের সূচকট্র্যাকিং ইনডেক্স পরীক্ষক দ্বারা পরিমাপ করা একটি আর্দ্র পরিবেশে কাজ বৈদ্যুতিক সরঞ্জাম ব্যবহৃত কাঁচামাল ট্র্যাকিং প্রতিরোধের স্তর সনাক্ত করতে পারেন।ট্র্যাকিং ইনডেক্স টেস্ট ডিভাইসএটিতে ৭ ইঞ্চি রঙিন টাচ স্ক্রিন, পিএলসি, আমদানি করা মেডিকেল গ্রেডের টাইট্রেশন পাম্প, উচ্চ-শক্তির ভোল্টেজ নিয়ন্ত্রক এবং খাঁটি প্ল্যাটিনাম ইলেক্ট্রোড রয়েছে।
2. স্ট্যান্ডার্ড
- আইইসি ৬০১১২ শক্ত আইসোলেশন উপকরণগুলির প্রমাণ এবং তুলনামূলক ট্র্যাকিং সূচক নির্ধারণের পদ্ধতি
- আইইসি 60598-1 আলোকসজ্জা √ পার্ট 1: সাধারণ প্রয়োজনীয়তা এবং পরীক্ষা ক্লজ 13.4
- আইইসি 62368-1 অডিও/ভিডিও, তথ্য ও যোগাযোগ প্রযুক্তির সরঞ্জাম4.3.3
- আইইসি ৬০৬০১-১ মেডিকেল ইলেকট্রিকাল সরঞ্জাম-পার্ট ১ঃ বেসিক নিরাপত্তা এবং মৌলিক পারফরম্যান্সের জন্য সাধারণ প্রয়োজনীয়তা ৮।9.1.7
- আইইসি 60335-1 গৃহস্থালী এবং অনুরূপ বৈদ্যুতিক যন্ত্রপাতি ¢ সুরক্ষা ¢ অংশ 1: সাধারণ প্রয়োজনীয়তা ধারা 29
- আইইসি 61010-1 মেডিকেল ইলেকট্রিকাল সরঞ্জাম - পার্ট 1: বেসিক নিরাপত্তা এবং অপরিহার্য কর্মক্ষমতা জন্য সাধারণ প্রয়োজনীয়তা 6.7.1.3
- আইইসি 60884-1 গৃহস্থালি এবং অনুরূপ উদ্দেশ্যে প্লাগ এবং সকেট ¢ পার্ট 1: সাধারণ প্রয়োজনীয়তা ধারা 28.2
- BS1363-1 13 A প্লাগ, সকেট-আউটলেট, অ্যাডাপ্টার এবং সংযোগ ইউনিট পার্ট 1: পুনরায় সংযোগযোগ্য এবং পুনরায় সংযোগযোগ্য 13 A ফিউজড প্লাগগুলির জন্য স্পেসিফিকেশন 8.2 Annex C
3প্যারামিটার
| নিয়ন্ত্রণ ব্যবস্থা |
৭ ইঞ্চি রঙিন টাচ স্ক্রিন+পিএলসি |
| ইলেক্ট্রোড উপাদান |
প্লাটিনাম (পিটি) বিশুদ্ধতা ≥ 99% |
| ইলেক্ট্রোডের আকার |
(2 মিমি±0.1 মিমি) × ((5 মিমি±0.1 মিমি) × ((40 মিমি±5 মিমি), দৈর্ঘ্য ≥12 মিমি, চামড়ার প্রান্তের কোণঃ 30°±2° |
| ইলেক্ট্রোড দূরত্ব |
4.0mm±0.1mm, কোণঃ 60°±5° |
| ইলেক্ট্রোড চাপ |
1.00±0.05N |
| ইলেক্ট্রোড ভোল্টেজ |
১০০-৬০০ ভোল্ট |
| ড্রপ উচ্চতা |
35mm±5mm নিয়মিত |
| ফোঁটা আকার |
২০ টি ড্রপঃ ০.৩৮০ গ্রাম~০.৪৮০ গ্রাম, ৫০ টি ড্রপঃ ০.৯৯৭ গ্রাম~১.১৪৭ গ্রাম |
| ড্রপগুলির ব্যবধান |
30s±5s, 50 ড্রপঃ 24.5min±2min |
| পরীক্ষার সমাধানের প্রতিরোধ ক্ষমতা |
সমাধান A: 0.1%NH4Cl, 3.95±0.05Ωm, সমাধান B: 1.98±0.05Ωm |
| ড্রপ সংখ্যা |
0~9999 (প্রিসেট, রেকর্ড এবং প্রদর্শন) |
| পরীক্ষার বাতাসের গতি |
0.২ মিটার/সেকেন্ড |
| শর্ট সার্কিট বর্তমানের পতন |
1.0A±0.1A কমেছে ১০% |
| ফুটো সূচক |
0.৫০এ ± ১০%, ২.০০এস ± ১০% |
| স্ট্যান্ডার্ড |
IEC60112, UL746A, ASTM D 3638-92, DIN 53480 |
| আনুষাঙ্গিক |
ড্রিপিং সিস্টেম, গ্লাসওয়্যার, ব্লক গেজ, ইলেক্ট্রোড ইত্যাদি |
| বাহ্যিক মাত্রা |
800mm (W) * 500mm (D) * 970mm (H) |
| কর্মক্ষমতা |
220V/50Hz, 1KVA |
4পিটিআই কি?
পিটিআই এর নাম প্রুফ ট্র্যাকিং ইনডেক্স, এটি বৈদ্যুতিক ট্র্যাকিং ছাড়াই ইলেক্ট্রোলাইটের 50 টি ড্রপ সাপেক্ষে উপাদানটির ভোল্টেজ মান, ইউনিটটি ভোল্ট।
5সিটিআই কি?
সিটিআই নাম তুলনামূলক ট্র্যাকিং সূচক। সর্বোচ্চ ভোল্টেজ মান যা উপাদান পৃষ্ঠ বৈদ্যুতিক ট্র্যাকিং গঠন ছাড়া ইলেক্ট্রোলাইট 50 ড্রপ সহ্য করতে পারে, ইউনিট ভোল্ট হয়।
6কোন পরীক্ষার সমাধান ব্যবহার করা হবে?
সাধারণত A দ্রবণ ব্যবহার করা হয়। বিশ্লেষণাত্মক রিএজেন্ট গ্রেড anhydrous অ্যামোনিয়াম ক্লোরাইড (NH4Cl) এর প্রায় 0.1T ভর দ্বারা দ্রবীভূত করা হয়, যা 99.8% এর কম নয়, 99.8% এর কম নয়,ডি-আইওনিজড পানিতে ৩ এর প্রতিরোধের জন্য.৯৫±০.০৫) ওম (23±1) ডিগ্রি সেলসিয়াসে
7. চিত্র
