পণ্যের বিবরণ:
প্রদান:
|
আদর্শিক মান: | আইইসি 60601-1 ধারা 5.9.2.1 & চিত্র 6, আইইসি 61032 ফিগুগ্রে 2, আইইসি 62368-1 আনেক্স ভি .1.2 এবং চ | উপাদান: | ইস্পাত (আঙুলের অংশ), অন্তরক উপাদান (হ্যান্ডেল) |
---|---|---|---|
অন্য নাম: | যৌথ পরীক্ষার আঙুল, পরীক্ষার তদন্ত খ | বল প্রয়োগ করা হয়েছে: | 0N, 10N, 20N, 30N, 40N, 50N |
বিশেষভাবে তুলে ধরা: | IEC62368-1 পরীক্ষার আঙুল,IEC61032 পরীক্ষার আঙুল,IEC60601-1 পরীক্ষার আঙুল |
স্ট্যান্ডার্ড টেস্ট ফিঙ্গার
1.পরিচিতি
স্ট্যান্ডার্ড পরীক্ষার আঙুলটি IEC60601-1 ধারা 5 এর পরীক্ষার প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছে।9.2.1 & চিত্র 6, আইইসি 61032 চিত্র 2, আইইসি 62368-1 Annex V.1.২ এবং চিত্র V.2, আইইসি ৬০৩৩৫-১ ধারা ৮।1, আইইসি ৬০৫২৯, আইইসি ৬০৫৯৮-১ ধারা ৮।2.5, আইইসি ৬০৮৮৪-১১ ধারা ১০.১&১৬।2.2, AS/NZS3112 ধারা ৩।8.1, ইলেকট্রনিক ডিভাইসের বিপজ্জনক অংশে অ্যাক্সেসযোগ্যতা পরীক্ষা করার জন্য।

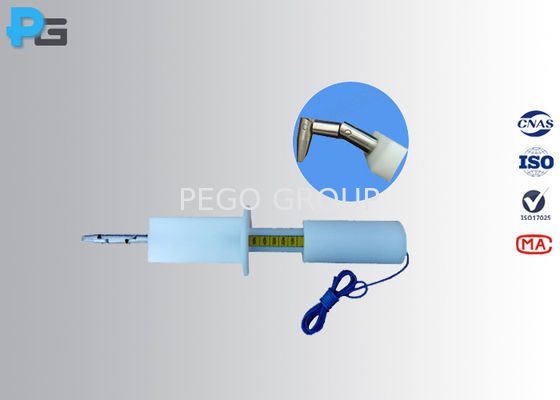

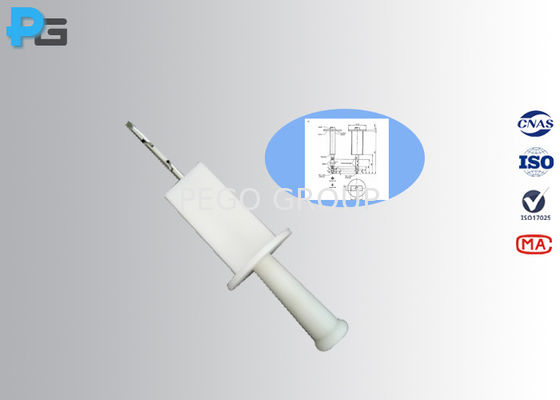

স্ট্যান্ডার্ড পরীক্ষার আঙুলড্যাক্টিলোগ্রিপোসিস এবং হ্যান্ডেল দ্বারা গঠিত। ড্যাক্টিলোগ্রিপোসিসের দুটি সক্রিয় জয়েন্ট রয়েছে যা 90 ডিগ্রি বাঁকতে পারে। আঙুলের অংশটি ইস্পাত উপাদান থেকে তৈরি, হ্যান্ডেলটি নাইলন থেকে তৈরি,এবং এর সাথে কাজ করার জন্য M6 গ্রিডযুক্ত গর্তের একটি টার্মিনাল রয়েছেশক্তি পরিমাপকারীঅথবা পরীক্ষার সময় সরাসরি উপযুক্ত শক্তি প্রয়োগ করার জন্য 50N থ্রাস্টার নির্মিত হতে পারে। পরীক্ষার প্রোব বি ব্যক্তির আঙুল অনুকরণ করা হয়,ঘরের বিপজ্জনক অংশ (লাইভ পার্টস বা যান্ত্রিক অংশ) থেকে ব্যক্তির আঙুলের সুরক্ষা মূল্যায়ন করতে. স্ট্যান্ডার্ড টেস্ট আঙুলকিআইপি কোড প্রোবIP2X পরীক্ষার জন্যg.
2. স্পেসিফিকেশন
মডেল |
পিজি-টিপিবি |
জয়েন্ট পয়েন্ট আকার 1 |
৩০±০।2 |
জয়েন্ট পয়েন্ট আকার 2 |
৬০±০।2 |
আঙুলের দৈর্ঘ্য |
80±0.2 |
আঙুলের পাতা থেকে বেফেলআকার |
180±0.2 |
আঙ্গুলের পেরেকের টোনার ফিলি |
এস৪±0.05 |
আঙুলের ব্যাসার্ধ |
Ф১২ ০-০05 |
ব্যাসার্ধbআবলুস |
ফ75±0.2 |
বেফেলের বেধ |
5±0.5 |
A-A বিভাগের ব্যাসার্ধ |
ফ50 |
A-A বিভাগের প্রস্থ |
ফ20±0.2 |
থ্রাস্টার |
10N ঐচ্ছিক |
স্ট্যান্ডার্ড |
আইইসি ৬১০৩২ |
