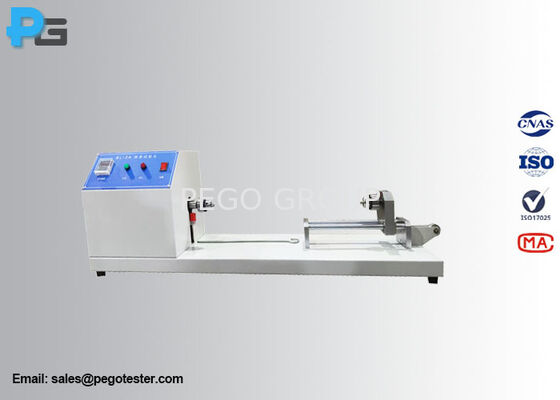

IEC60851-3 এনামেলযুক্ত গোলাকার তারের পিয়ার টেস্ট অ্যাপারেশন ইনপুট পাওয়ার এসি 220V ± 10% 50Hz

এনামেলড রাউন্ড ওয়্যার পিয়ার টেস্ট যন্ত্রপাতি

1.ভূমিকা

এনামেলযুক্ত রাউন্ড ওয়্যার পিয়ার টেস্ট যন্ত্রপাতিটি IEC60851-3 ধারা 6.5 চিত্র 6 এবং GB/T4074.3 ধারা 6.5 চিত্র 6 অনুসারে ডিজাইন করা হয়েছে। এটি 1.000 মিমি-এর উপরে নামমাত্র কন্ডাকটর ব্যাস সহ এনামেলযুক্ত বৃত্তাকার তারের ফিল্ম আনুগত্য বৈশিষ্ট্য পরীক্ষা করতে ব্যবহৃত হয়।

একই অক্ষে 500 মিমি দূরত্বে দুটি ফিক্সিং ডিভাইস সমন্বিত পরীক্ষার সরঞ্জামগুলিতে একটি সোজা তারের টুকরো স্থাপন করা উচিত। এর মধ্যে একটি ঘোরানোর জন্য বিনামূল্যে। অন্যটি নয় কিন্তু অক্ষীয়ভাবে স্থানচ্যুত হতে পারে এবং ঘূর্ণায়মান তারে টান প্রয়োগ করতে লোড করা হয়। স্ক্র্যাপারের চাপটি আবরণটি অপসারণ করার জন্য যথেষ্ট হবে এবং আবরণ/কন্ডাক্টর ইন্টারফেসে একটি পরিষ্কার মসৃণ পৃষ্ঠ রেখে যেতে হবে, উল্লেখযোগ্য পরিমাণে পরিবাহী উপাদানগুলিকে স্ক্র্যাপ না করে। আবরণ অপসারণটি ফ্লেক্সিং ডিভাইসগুলি থেকে প্রায় 10 মিমি থেকে শুরু হবে। আবরণ ডিভাইসটি 60r/মিনিট এবং 100r/মিনিটের মধ্যে গতিতে চালিত হতে হবে যতক্ষণ না প্রাসঙ্গিক স্ট্যান্ডার্ডে উল্লেখ করা R এর রেভ্যুশনের সংখ্যা না পৌঁছায়।

2.স্পেসিফিকেশন

3.খোসা পরীক্ষার জন্য লোড

4. ছবি
