আইইসি ৬২১৯৬-১ ইলেকট্রিক গাড়ির আইপিএক্স৩ এবং আইপিএক্স৪ অস্সিলেটিং টিউব ওয়াটারপ্রুফ টেস্টিং মেশিন
1. ওসিলেটিং টিউব ওয়াটারপ্রুফ টেস্টিং মেশিনের প্রবর্তনঃ
ওসিলেটিং টিউব ওয়াটারপ্রুফ টেস্টিং মেশিনটি আইইসি ৬০৫২৯ চিত্র ৪, ধারা ১৪ অনুযায়ী ডিজাইন করা হয়েছে।2.৩ এবং ১৪।2.4, এবং এটি স্ট্যান্ডার্ড আইইসি 62196-1 ধারা 20 দ্বারা প্রয়োজন হয়।2এটি স্প্রেিং (আইপিএক্স 3) এবং স্প্ল্যাশিং ওয়াটার (আইপিএক্স 4) পরীক্ষার বিরুদ্ধে সুরক্ষা যাচাই করতে প্রয়োগ করা হয় এবং বৈদ্যুতিক যানবাহন, ভে প্লাগ এবং সংগ্রাহক, ইলেকট্রনিক্স, আলোকসজ্জা,বৈদ্যুতিক উপাদানঅটো পার্টস ইত্যাদি।আইপিএক্স৩ এবং আইপিএক্স৪ জলরোধী পরীক্ষার সরঞ্জামগুলি অস্থির টিউব (আর২০০ থেকে আর১৬০০), টার্নটেবিল, জল ট্যাংক, কন্ট্রোল ইউনিট (টচ স্ক্রিন+পিএলসি), ফ্লোম মিটার, চাপ গ্যাজ ইত্যাদি নিয়ে গঠিত।দোলন টিউব SUS304 স্টেইনলেস স্টীল থেকে তৈরি করা হয়.
আইপিএক্স৩ঃ দোলনকারী নলটিতে কেন্দ্রীয় পয়েন্টের উভয় পাশে ৬০ ডিগ্রি আর্ক জুড়ে স্প্রে হোল রয়েছে (অন্যান্য হোলগুলি ব্লক করা হয়েছে), মোট প্রবাহের হারটি স্ট্যান্ডার্ড প্রয়োজনীয়তার মতো সামঞ্জস্য করা হয়,পরীক্ষার জন্য আবরণটি অর্ধবৃত্তের কেন্দ্রে স্থাপন করা হয়।, টিউবটি উল্লম্বের উভয় পাশে 120°, 60° কোণে দোলিত হয়, একটি সম্পূর্ণ দোলনের সময় (2*120°) প্রায় 4 সেকেন্ড এবং পরীক্ষার সময়কাল 5 মিনিট হয়।তারপর শেল ঘোরান 90 °অনুভূমিক দিক, এবং 5 মিনিটের জন্য পরীক্ষা করুন, সুইং টিউবের সর্বাধিক অনুমোদিত ব্যাসার্ধ 1600 মিমি।
আইপিএক্স৪ঃ ওসিলেটিং টিউবটিতে অর্ধবৃত্তের পুরো ১৮০° জুড়ে স্প্রে হোল রয়েছে, মোট প্রবাহের হারটি স্ট্যান্ডার্ড প্রয়োজনীয়তার সাথে সামঞ্জস্য করা হয় এবং একটি প্রবাহ মিটার দিয়ে পরিমাপ করা হয়।টিউব প্রায় 360 ° একটি কোণ মাধ্যমে oscillate করা হয়, উল্লম্বের উভয় পাশে 180 °, এবং একটি সম্পূর্ণ দোলনের সময় (2 * 360 °) প্রায় 12 সেকেন্ড। পরীক্ষার সময়কাল 10 মিনিট।পরীক্ষার ঘরের সমর্থনটি ছিদ্রযুক্ত করা উচিত যাতে এটি একটি জল ব্যাফেল হয়ে না যায়; সুইং টিউবকে প্রতিটি দিক থেকে সর্বাধিক ঘুরিয়ে দিন, যাতে শেলটি সমস্ত দিক থেকে স্প্ল্যাশ করা হবে।
2. অস্থির টিউব ওয়াটারপ্রুফ টেস্টিং মেশিনের বৈশিষ্ট্যঃ
● আইপিএক্স৩ এবং আইপিএক্স৪ পরীক্ষার জন্য
● যন্ত্রপাতি এবং টার্নটেবিলের শেলটি SUS304# স্টেইনলেস স্টীল দিয়ে তৈরি, যাতে এটি মরিচা মুক্ত হয়।
● দ্বৈত স্তম্ভের কাঠামো গ্রহণ করে, ইনস্টল করা সহজ এবং স্থিতিশীল ঘূর্ণন।
● সামঞ্জস্যযোগ্য ট্রান্ডল দিয়ে সজ্জিত করুন, সরঞ্জাম সরানো সহজ করে তোলে।
● ট্যাংকটি সরঞ্জামগুলির নীচে রয়েছে, স্বয়ংক্রিয়ভাবে জল ভাসমান বল ভালভের সাহায্যে পানির স্তর নিয়ন্ত্রণ করতে, এবং কম পানির স্তরের কারণে ক্ষতির বিরুদ্ধে রক্ষা করার জন্য উচ্চ বা নিম্ন স্তরের অ্যালার্ম।
● ওসিলেটিং টিউব ড্রাইভঃ প্যানাসনিক সার্ভ মোটর গ্রহণ করে, যা কম শব্দ এবং উচ্চ নির্ভুলতার বৈশিষ্ট্যযুক্ত।
● টার্নটেবিল ড্রাইভঃ চীনা ব্র্যান্ডের স্টেপ মোটর গ্রহণ করে, টাচ স্ক্রিনের মাধ্যমে গতি এবং কোণ সামঞ্জস্য করতে পারে এবং স্বয়ংক্রিয়ভাবে দিকনির্দেশগুলি নিয়ন্ত্রণ করতে পারে (স্যাম্পলগুলি লাইভ পরীক্ষার জন্য উপযুক্ত) ।
● পাওয়ারের সময় সেটিংঃ পাওয়ার অফঃ 0-999min-পাওয়ার অনঃ 0-999min-পাওয়ার অফঃ 0-999min
● কন্ট্রোল উপাদানঃ ৭ ইঞ্চি টাচ স্ক্রিন+ প্যানাসনিক পিএলসি।
3. কম্পনশীল টিউব ওয়াটারপ্রুফ টেস্টিং মেশিনের পরামিতি
| মডেল |
আইপিএক্স৩৪সি |
| টিউব ব্যাসার্ধ |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| বাইরের আকার (L*W*H, m) |
৪*৩.২*২।8 |
3.৬*৩*২6 |
3.২*২.৪*২।4 |
2.৮৫*২.০২*২350 |
2.4*1.8*2 |
২*১.৪*১8 |
/ |
/ |
| সরবরাহের হার (এল/মিনিট) |
0 ~ 10 |
0 ~ 10 |
০-৬ |
০-৬ |
০-৪ |
০-৩ |
/ |
/ |
| টার্নটেবিলের ব্যাসার্ধ (মিমি) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| টার্নটেবিলের উচ্চতা (মিমি) |
১৭৫০-২৩৫০ |
১৭৫০-২৩৫০ |
১৩৫০-১৯৫০ |
১৩০০-১৭০০ |
৯৫০-১৫৫০ |
৫৫০ থেকে ১০০০ |
/ |
/ |
| নলগুলির খোলার ক্ষমতা (মিমি) |
0.4 |
| টিউবের অভ্যন্তরীণ ব্যাসার্ধ |
১৫ মিমি |
| জলবাহী ট্যাংক ক্ষমতা |
৩০ লিটার |
| টিউব কোণ |
1200(আইপিএক্স৩, ৩৬০)0(আইপিএক্স৪) অথবা ব্যবহারকারীর নির্ধারিত |
| টিউবের ঘূর্ণন গতি |
4s এর জন্য 2*1200২*৩৬০ এর জন্য ১২0অথবা ব্যবহারকারীর সংজ্ঞায়িত |
| টিউব উপাদান |
SUS304 স্টেইনলেস স্টীল |
| টার্নটেবিলের ঘূর্ণন গতি |
১-৫ আর/মিনিট |
| টার্নটেবিলের সর্বাধিক বহন ক্ষমতা |
৫০ কেজি |
| টার্নটেবিল ঘোরানোর পদ্ধতি |
সামনের দিকে বা সামনের দিকে এবং পিছনের দিকে বিকল্প |
| সুরক্ষা |
বৈদ্যুতিক ফুটো, হাইড্রোপেনিয়া, শর্ট সার্কিট |
| কাজের ক্ষমতা |
এসি 220V/50Hz, 1KW (লাইভ ওয়্যার + নিরপেক্ষ ওয়্যার + প্রতিরক্ষামূলক গ্রাউন্ড ওয়্যার) |
| শ্রম শর্তাবলী |
5°C~35°C (তাপমাত্রা), ≤85% (R.H.), 86kPa~106kPa (চাপ) |
| আনুষাঙ্গিক |
ওয়াটার ফিল্টার*১, টেস্ট ইগল*১০০, ৩-কোর ক্যাবল*১ (৩ মিটার) |
| পানির উৎস |
1) ব্যবহারকারীকে ইনস্টলেশন সাইটে সরঞ্জামগুলির জন্য একটি জল উত্স কনফিগার করতে হবে, যার পানির চাপ 0.2Mpa এর কম নয় এবং একটি 4/8 ইঞ্চি কল ইনস্টল করতে হবে।
2) নলটি সরঞ্জাম থেকে 2 মিটারের বেশি দূরে নয়
|
| সাইটের জন্য প্রয়োজনীয়তা |
মেঝে সমতল, খাল খালি, মেঝে এবং দেয়াল জলরোধী, এবং মেঝে খাল বা খাল খাঁজ সেট করা হয় |
| পাওয়ার সুইচ জন্য প্রয়োজনীয়তা |
1) ব্যবহারকারীকে ইনস্টলেশন সাইটে সরঞ্জামগুলির জন্য সংশ্লিষ্ট ক্ষমতার ফুটো সুরক্ষা বায়ু সুইচটি কনফিগার করতে হবে,এবং এই সুইচটি সরঞ্জাম ব্যবহারের জন্য স্বাধীন হতে হবে
২) ছুরি সুইচ বা পাওয়ার সকেট ব্যবহার করা নিষিদ্ধ
3) ফুটো সুরক্ষা বায়ু সুইচ সরঞ্জাম থেকে 2 মিটারের বেশি দূরে নয়
|
| ব্যাসার্ধ (মিমি) |
আইপিএক্স৩ |
আইপিএক্স৪ |
| খোলা গর্তের সংখ্যা |
মোট জল প্রবাহ |
খোলা গর্তের সংখ্যা |
মোট জল প্রবাহ |
| L/min |
L/h |
L/min |
L/h |
| 200 |
8 |
0.56 |
33.6 |
12 |
0.84 |
50.4 |
| 400 |
16 |
1.1 |
66 |
25 |
1.8 |
108 |
| 600 |
25 |
1.8 |
108 |
37 |
2.6 |
156 |
| 800 |
33 |
2.3 |
138 |
50 |
3.5 |
210 |
| 1000 |
41 |
2.9 |
174 |
62 |
4.3 |
258 |
| 1200 |
50 |
3.5 |
210 |
75 |
5.3 |
318 |
| 1400 |
58 |
4.1 |
246 |
87 |
6.1 |
366 |
| 1600 |
67 |
4.7 |
282 |
100 |
7.0 |
420 |

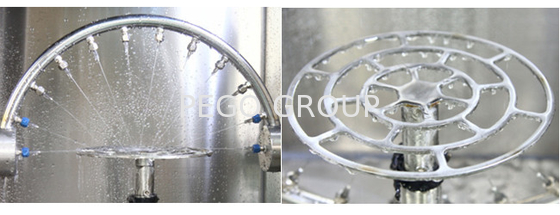

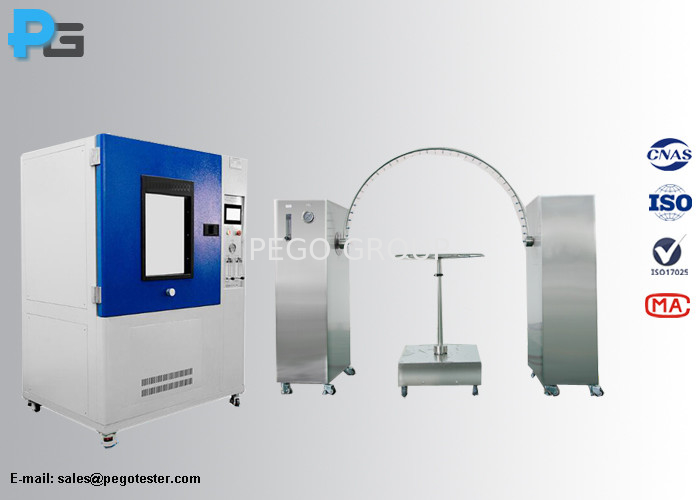

4অস্থির টিউব ওয়াটারপ্রুফ টেস্টিং মেশিনের ছবি
5প্যাকিং তালিকা oscillating টিউব জলরোধী পরীক্ষার মেশিন
| 1 |
কলাম বক্স |
2 |
| 2 |
সুইং টিউব |
1 |
| 3 |
টার্নটেবল |
1 |
| 4 |
নীল সুই |
100 |
| 5 |
স্টেইনলেস স্টীল প্লাগ |
বেশ কিছু |
| 6 |
0.35 মিমি সুই |
1 |
| 7 |
ও-রিং সিল |
1 |
| 8 |
অ্যালেন চাবি |
1 |
| 9 |
সুইং টিউবের জন্য স্ক্রু |
6 |
| 10 |
অ্যানিলক্স টিউব |
৬ মিটার |
| 11 |
বন্ধনী যন্ত্র |
4 |
| 12 |
ফিল্টার |
1 |
| 13 |
ফিল্টার চাবি |
1 |
