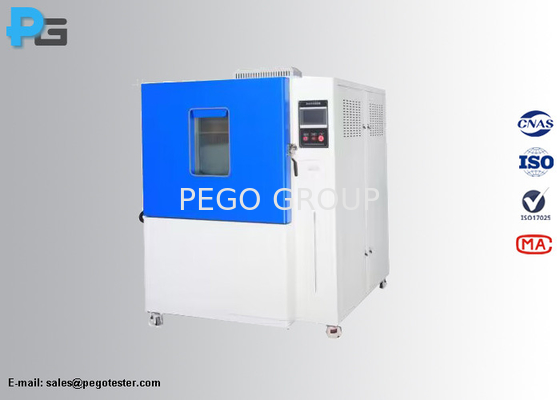

সড়ক যানবাহনের সিস্টেম বা উপাদান পরীক্ষা করার জন্য আইএসও ১৬৭৫০-৪ আইস ওয়াটার শক টেস্ট চেম্বার
1. পরিচিতি
আইস ওয়াটার শক টেস্ট চেম্বারটি পরীক্ষার প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছেঃআইএসও ১৬৭৫০-৪ অনুচ্ছেদ ৫।4.২ এবং ধারা ৫।4.3. সরঞ্জাম স্প্ল্যাশ জল পরীক্ষা এবং নিমজ্জন পরীক্ষা পৃথকভাবে সঞ্চালন করতে পারেন। স্প্ল্যাশ জল পরীক্ষা জন্য, DUT গরম চেম্বার উপর স্থাপন করা হয় (RT +10 °C ~ 150 °C),এবং এটিকে Tmax এ 1 ঘন্টা ধরে গরম করুন (বা DUT তাপমাত্রা স্থিতিশীল হওয়া পর্যন্ত), তারপরে একটি জেট ব্যবহার করে ডিইউটিকে ঠান্ডা পানি দিয়ে স্প্রে করুন (0°C~+4°C) 3 সেকেন্ডের জন্য। নিমজ্জন ট্যাঙ্ক (ঠান্ডা পানির ট্যাঙ্ক) গরম করার চেম্বারের নীচে, যখন নিমজ্জন পরীক্ষা সম্পাদন করা হয়,ডিইউটিকে গরম করার চেম্বারে টিম্যাক্স এ ১ ঘন্টা (বা ডিইউটি তাপমাত্রা স্থিতিশীল না হওয়া পর্যন্ত) চালান, ডিভাইসটি এখনও কাজ করছে, এটিকে ≥10 মিমি গভীরতায় ঠান্ডা পানির ট্যাঙ্কে 5 মিনিট নিমজ্জিত করুন।
আইস ওয়াটার শক টেস্টটি ঠান্ডা পানি দ্বারা প্ররোচিত তাপীয় শক সিমুলেট করার জন্য এবং গাড়ির স্প্ল্যাশ এলাকায় পণ্যগুলির জন্য প্রযোজ্য।উদ্দেশ্য একটি গরম সিস্টেম বা উপাদান উপর ঠান্ডা জল স্প্ল্যাশিং অনুকরণ করা হয়শীতকালে ভেজা রাস্তায় গাড়ি চালানোর সময় যেমন হতে পারে, তেমনি ব্যর্থতার মোডগুলি হ'ল বিভিন্ন তাপমাত্রা প্রসারণ সহগ দ্বারা সৃষ্ট উপাদানগুলির যান্ত্রিক ক্র্যাকিং বা সিলিং ব্যর্থতা।স্প্ল্যাশ ওয়াটার টেস্ট এবং ডুবানোর টেস্ট হল বরফ জলের শক টেস্ট করার জন্য দুটি বিকল্প পদ্ধতি.
2. বৈশিষ্ট্য
● বরফ জলের স্প্ল্যাশ টেস্ট এবং ডুবানোর পরীক্ষার জন্য
● চেম্বারের অভ্যন্তরীণ দেয়ালটি SUS316# স্টেইনলেস স্টিল দিয়ে তৈরি, যাতে এটি মরিচা মুক্ত হয়।
● তাপ নিরোধক উপাদানঃ তাপ নিরোধক কার্যকারিতা নিশ্চিত করতে এবং চেম্বারে ভারসাম্যপূর্ণ এবং স্থিতিশীল তাপমাত্রা বজায় রাখতে উচ্চ ঘনত্বের গ্লাস ফাইবার কটন।

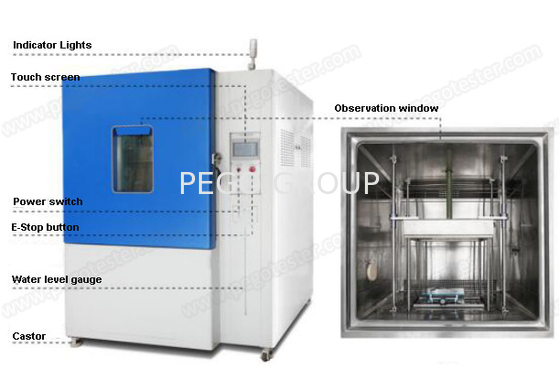

● একটি স্বচ্ছ পর্যবেক্ষণ উইন্ডো দিয়ে সজ্জিত করুন (বিভিন্ন স্তরের ফাঁকা টেম্পারেড গ্লাস) এবং দরজায় এলইডি আলো, যা অভ্যন্তরীণ পরীক্ষার পরিস্থিতি পর্যবেক্ষণের জন্য সুবিধাজনক
● পরীক্ষার গর্তটি (ব্যাসার্ধ 100mm) ডিভাইসের বাম দিকে ইনস্টল করা হয়, যা বহিরাগত পরীক্ষার পাওয়ার লাইন বা সংকেত লাইনগুলির জন্য ব্যবহার করা যেতে পারে;
● নিয়ন্ত্রণ উপাদানঃ 7 ইঞ্চি টাচ স্ক্রিন + পিএলসি। বৈদ্যুতিক উপাদান LS, Omron, ইত্যাদি দ্বারা তৈরি করা হয়। তারের প্রক্রিয়া চীনা জাতীয় মানের প্রয়োজনীয়তা পূরণ করে,বৈদ্যুতিক বোর্ডের বিন্যাস যুক্তিসঙ্গত, তারের দৃঢ়, এবং চিহ্নিত পরিষ্কার।
● ডিভাইসের শীতল সিস্টেমটি নীচে ইনস্টল করা আছে। শীতল প্রভাব এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য কম্প্রেসারটি ফরাসি টাইক্যাং ব্র্যান্ড গ্রহণ করে,ঘনীভবন পদ্ধতিটি বায়ু-শীতল, এবং পরিবেশ বান্ধব রেফ্রিজারেন্ট R404R ব্যবহার করা হয়।সমগ্র সিস্টেম পাইপলাইন চাপযুক্ত 48H ফুটো পরীক্ষা পাস করেছে যে রেফ্রিজারেশন সিস্টেম দীর্ঘ সময়ের জন্য স্থিতিশীল কাজ করতে পারেন নিশ্চিত করতে. হাউজিং তাপ এক্সচেঞ্জার লবণ জল জারা প্রতিরোধ করার জন্য SUS316 # স্টেইনলেস স্টীল তৈরি করা হয়;
● বরফ জলের স্প্ল্যাশ টেস্টঃ নলটি পরীক্ষার চেম্বারের ডান দিকে স্থির করা হয়; নমুনাটি সরিয়ে স্প্রে দূরত্ব সামঞ্জস্য করা হয়
● স্লট জেটটি SUS316 থেকে তৈরি, এবং ISO16750-4 চিত্র 4 অনুযায়ী কঠোরভাবে ডিজাইন করা হয়েছে। স্লট জেটটি পরিষ্কারের জন্য ডেটাচ্যাপযোগ্য।
● নিমজ্জন পরীক্ষাঃ নিমজ্জন পরীক্ষাটি বরফ জলের স্প্ল্যাশ পরীক্ষার সাথে একযোগে পরিচালিত হয় না। সিলিন্ডারটি চেইনটিকে উপরে এবং নীচে চলতে চালিত করে,এবং পরীক্ষা চেম্বার থেকে সরাসরি ডুব দেওয়ার ট্যাঙ্কে স্থানান্তরিত হতে পারে. নিমজ্জনের সময় 1 থেকে 5 মিনিটের পরিসরে সেট করা যেতে পারে, চক্রের সংখ্যা 1 থেকে 999 বার সেট করা যেতে পারে এবং পানির ট্যাঙ্কে তাপমাত্রা পুনরুদ্ধারের সময় 30 মিনিট।
●এই সরঞ্জামটি পাইপলাইন এবং অভ্যন্তরীণ বাক্সের স্বয়ংক্রিয় পরিষ্কারের কাজ করে।
3প্যারামিটার
| গরম করার চেম্বারের মাত্রা | L1000mm*D1000mm*H1000mm |
| সামগ্রিক মাত্রা | L1600mm*D1950mm*H2300mm |
| ঝুলন্ত বাসের মাত্রা | L500mm*D500mm*H500mm |
| নিমজ্জন ট্যাংকের মাত্রা | L600mm*D600mm*H600mm |
| ঝুলন্ত বাসের বহন ক্ষমতা | ৫০ কেজি |
| নিমজ্জন ট্যাঙ্কের আয়তন | প্রায় ২০০ লিটার |
| স্প্ল্যাশ পরীক্ষার পরামিতিঃ |
| স্প্রে ডোজেল | স্লট জেট*১ (পরিচ্ছন্নতার জন্য খুলে ফেলা যায়)
 |
| নল অবস্থান | অভ্যন্তরীণ চেম্বারের ডান দিক
|
| পরীক্ষার অধীনে ডিভাইস থেকে নল দূরত্ব | (325±25) মিমি (মুখ দিয়ে সামঞ্জস্য করা) |
| তাপমাত্রা পরিসীমা (গরম করার চেম্বার) | NT1 জৈব পদার্থ |
| গরম করার হার | NT1 গরম জল |
| স্প্ল্যাশ ওয়াটার তাপমাত্রা | 0°C~+4°C |
| শীতল হারের হার | +২৫°সি~২°সি≤ ৬০ মিনিট |
| পানির প্রবাহ | ৩-৪ এল/৩ এস |
| পরীক্ষার তরল | ডি-ইওনাইজড পানি বা +৩% অরিজোনা সূক্ষ্ম ধুলো (ব্যবহারকারী ধুলো প্রস্তুত করে)
* পুনর্ব্যবহারযোগ্য |
| ইনজেকশন সময় প্রতি চক্র (30 মিনিট) | ৩ সেকেন্ড, বিরতি সময়ঃ ২৯ মিনিট ৫৭ সেকেন্ড (টাচ স্ক্রিন সেটিং) |
| চক্রের সংখ্যা (স্প্ল্যাশ টেস্ট) | 100 (টাচ স্ক্রিন সেটিং) |
| নিমজ্জন পরীক্ষার পরামিতিঃ |
| পরীক্ষার তরল | ডি-আইওনিজড ওয়াটার; +৫% NaCl যোগ করা যেতে পারে |
| পানির তাপমাত্রা | 0°C~+4°C |
| ঝুলন্ত বাসের উত্তোলনের গতি (অবস্থানের সময়কাল) | ≤20S |
| নিমজ্জনের সময় | ১-৯৯ মিনিট (নিয়মিত) |
| চক্রের সংখ্যা (ডুবানোর পরীক্ষা) | ১-৯৯ (সামঞ্জস্যযোগ্য) |
| নিমজ্জন ট্যাংকের পানির তাপমাত্রা অভিন্নতা | ±0.5°C |
| জল তাপমাত্রা শীতল করার পদ্ধতি | পাইপলাইন সার্কুলেটিং ওয়াটার কুলিং |
| ধুলো মিশ্রণের পদ্ধতি | পাইপলাইন সার্কুলেশন ওয়াটার মিশ্রণ |
| নমুনা টেবিল | উত্তোলনযোগ্য |
| কাজের ক্ষমতা | 380V/50Hz (3 ফেজ 4 তার + সুরক্ষা গ্রাউন্ড) |
4প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1) সরঞ্জাম ইনস্টল করা প্রয়োজন?
পেগোঃ না, সরঞ্জামটি সম্পূর্ণরূপে পাঠানো হবে, ব্যবহারকারী সরঞ্জামটি পাওয়ার পরে সরাসরি পরীক্ষা চালাতে পারেন।
২) সরঞ্জামটি মরিচা যাবে কি?
পেগোঃ না, চেম্বারের শেল এবং ডুব দেওয়ার ট্যাঙ্কটি SUS316# স্টেইনলেস স্টিল দিয়ে তৈরি, SUS304 স্টেইনলেস স্টিলের তুলনায়, উপাদান SUS316 আরও জারা প্রতিরোধী।
3) গ্যারান্টি সময়কাল কি? এবং আমরা কিভাবে বিক্রয়োত্তর সেবা পেতে পারি?
পেগোঃ ব্যবহারকারী পণ্য গ্রহণের পর থেকে ওয়ারেন্টি সময়কাল 12 মাস। বিক্রয়োত্তর সমস্যার 95% দূরবর্তী পরিষেবা মাধ্যমে আমাদের প্রকৌশলী দল দ্বারা সমাধান করা যেতে পারে।গ্রাহকরা সমস্যা রিপোর্ট করার পর 24 ঘন্টার মধ্যে একটি প্রতিক্রিয়া পাবেনআমাদের অভিজ্ঞতার মতে, আমাদের ইঞ্জিনিয়ারের নির্দেশে বেশিরভাগ সমস্যা দূর করা যায়, সমস্যাগুলির একটি ছোট অংশই অংশের ব্যর্থতার কারণে হয়,কারণ আমরা ব্র্যান্ডেড উপাদান ব্যবহার, যা ভাল কর্মক্ষমতা এবং ভাল নির্ভরযোগ্যতা আছে. যদি অংশ ক্ষতিগ্রস্ত হয়, আমরা একটি প্রতিস্থাপন জন্য একটি নতুন পাঠাতে হবে, নতুন অংশ গ্যারান্টি সময়ের মধ্যে বিনামূল্যে চার্জ করা হবে।এবং এছাড়াও আমাদের eigneer টিম কিভাবে ক্ষতিগ্রস্ত অংশ প্রতিস্থাপন শেখাবে.
