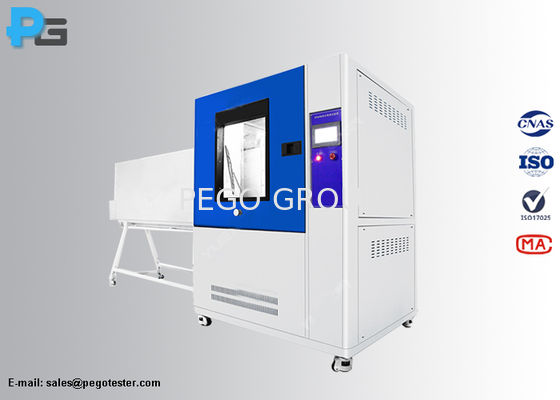

উচ্চ চাপ সম্পন্ন জেটপ্রুফ থার্মাল টেস্ট চেম্বার IEC60529 ISO20653 IPX5 IPX6 IPX9K এর জন্য
IPX5 IPX6 IPX9K এর জন্য IEC60529 / ISO20653 উচ্চ তাপমাত্রা সম্পন্ন উচ্চ চাপ সম্পন্ন জেটপ্রুফ টেস্ট চেম্বার
ভূমিকা
IPX69K উচ্চ তাপমাত্রা সম্পন্ন উচ্চ চাপ সম্পন্ন জেট স্প্রে টেস্ট চেম্বারটি IEC60529, DIN40050-9 চিত্র 7 এবং ISO20653 চিত্র 8 এবং 9 মান অনুযায়ী ডিজাইন করা হয়েছে। এই সরঞ্জামটি একটি 7-ইঞ্চি এলসিডি টাচ স্ক্রিন এবং পিএলসি (প্যানাসনিক) অটো-কন্ট্রোল সিস্টেমের মাধ্যমে ব্যবহারকারী-নির্ধারিত প্যারামিটারগুলির সাথে IPX5, IPX6, IPX6K এবং IPX9K পরীক্ষা করে। স্টেইনলেস স্টিলের অগ্রভাগ, টার্নটেবল এবং ভিতরের বাক্স দিয়ে তৈরি, এটি লাইভ পরীক্ষার জন্য একটি বিল্ট-ইন জলরোধী সকেট অন্তর্ভুক্ত করে। রাস্তা যানবাহন, মোটর, বৈদ্যুতিক উপাদান এবং অটো পার্টস জলরোধী পরীক্ষার জন্য উপযুক্ত, এটি কর্মক্ষমতা মূল্যায়ন এবং পণ্য উন্নতি সক্ষম করে।
IPX5 জল জেট
একটি অগ্রভাগ (6.3 মিমি) দ্বারা যেকোনো দিক থেকে ঘেরের বিরুদ্ধে নিক্ষিপ্ত জল কোনো ক্ষতিকারক প্রভাব ফেলবে না। পরীক্ষার সময়কাল: কমপক্ষে 15 মিনিট, ভলিউম: প্রতি মিনিটে 12.5 লিটার, 3 মিটার দূরত্বে চাপ 30 kPa।
IPX6 শক্তিশালী জল জেট
যেকোনো দিক থেকে ঘেরের বিরুদ্ধে শক্তিশালী জেটগুলিতে (12.5 মিমি অগ্রভাগ) নিক্ষিপ্ত জল কোনো ক্ষতিকারক প্রভাব ফেলবে না। পরীক্ষার সময়কাল: কমপক্ষে 3 মিনিট, ভলিউম: প্রতি মিনিটে 100 লিটার, 3 মিটার দূরত্বে চাপ 100 kPa।
উচ্চ চাপ সহ IPX6-K শক্তিশালী জল জেট
উচ্চ চাপে, যেকোনো দিক থেকে ঘেরের বিরুদ্ধে শক্তিশালী জেটগুলিতে (12.5 মিমি অগ্রভাগ) নিক্ষিপ্ত জল কোনো ক্ষতিকারক প্রভাব ফেলবে না। পরীক্ষার সময়কাল: কমপক্ষে 3 মিনিট, জলের পরিমাণ: প্রতি মিনিটে 75 লিটার, চাপ: 3 মিটার দূরত্বে 1000 kPa।
IPX9K উচ্চ চাপ/বাষ্প জল জেট ক্লিনিং
4টি দিক থেকে (00, 300, 600, 900) ঘেরের বিরুদ্ধে উচ্চ চাপে উচ্চ তাপমাত্রায় নিক্ষিপ্ত জল কোনো ক্ষতিকারক প্রভাব ফেলবে না। পরীক্ষার সময়কাল: প্রতিটি দিকের জন্য 30 সেকেন্ড, জলের পরিমাণ: প্রতি মিনিটে 14~16 লিটার, চাপ: 8000~10000 Kpa, তাপমাত্রা: 80±5℃, পরীক্ষার দূরত্ব: 100 থেকে 150 মিমি।
বৈশিষ্ট্য
- উচ্চ-মানের ইস্পাত প্লেট, স্টোভিং বার্নিশ দিয়ে লেপযুক্ত।
- চেম্বারের ভিতরের অংশ এবং সমর্থন SUS304# স্টেইনলেস স্টিল দ্বারা তৈরি করা হয়েছে।
- সহজ অপারেশন এবং অটো কন্ট্রোলের জন্য 7-ইঞ্চি টাচ স্ক্রিন এবং পিএলসি কোর কন্ট্রোল উপাদান।
- টাচ স্ক্রিনের মাধ্যমে নিয়মিত গতি এবং কোণ সহ উচ্চ-মানের স্টেপিং মোটর।
- টাচ স্ক্রিন সেটিংস সহ IPD তাপমাত্রা নিয়ন্ত্রণ।
- পরীক্ষার সময়: 0-999 মিনিট সমন্বয়, স্বয়ংক্রিয় স্টপ।
- ব্যাপক সুরক্ষা: লিক, জল সংকট, ওভারফ্লো, শর্ট সার্কিট এবং ডোর ইন্ডাকশন সুরক্ষা।
- পুনর্ব্যবহারযোগ্য ক্ষমতা, বল ভালভ নিয়ন্ত্রণ এবং কম জল স্তর অ্যালার্ম সহ বিল্ট-ইন জলের ট্যাঙ্ক।
- টেম্পারড গ্লাস এবং পরীক্ষার পর্যবেক্ষণের জন্য এলইডি লাইট সহ স্বচ্ছ পর্যবেক্ষণ উইন্ডো।
স্পেসিফিকেশন
| মডেল |
IPX69K |
| কাজের মাত্রা (মিমি) |
1200*1200*1200 (L*W*H) |
| বাইরের মাত্রা (মিমি) |
4200*1380*2050 (L*W*H) |
| IPX5 অগ্রভাগের ব্যাস |
Φ6.3mm |
| IPX6 অগ্রভাগের ব্যাস |
Φ12.5mm |
| IPX5/6 এর জন্য পরীক্ষার দূরত্ব |
2.8m (অগ্রভাগ থেকে টার্নটেবল কেন্দ্রের দূরত্ব) |
| অগ্রভাগ ফিক্সিং পদ্ধতি |
যান্ত্রিক ফিক্সেশন (অটো বা প্রোগ্রামযোগ্য অগ্রভাগ বন্দুকের কোণ নিয়মিত) |
| IPX9K এর জন্য অগ্রভাগের সংখ্যা |
4 |
| অগ্রভাগের অবস্থান |
00, 300, 600, 900 (উল্লম্ব বিতরণ) |
| IPX9K এর জন্য পরীক্ষার দূরত্ব |
100~200mm (নিয়মিত) |
| পরীক্ষার সময় |
প্রতি অবস্থানে 30 সেকেন্ড |
| ওজন বহন |
50 কেজি |
| পরীক্ষার সময় |
0~9999s (প্রিসেটেবল) |
| টার্নটেবলের ব্যাস |
Φ600mm |
| টার্নটেবল উত্তোলন মোড |
ম্যানুয়াল নিয়মিত |
| IPX5 এর প্রবাহের হার |
12.5±0.625 (L/min) |
| IPX6 এর প্রবাহের হার |
100±5 (L/min) |
| IPX9K এর তাপমাত্রা |
RT. অথবা 80±5℃ |
| IPX9K এর জলের চাপ |
8000-10000Kpa |
| টার্নটেবলের গতির হার |
4-10r/min (নিয়মিত) |
| কাজের ক্ষমতা |
380v/50Hz, 15KW |
| EUT পাওয়ার |
220V |
| সুরক্ষা |
লিক সুরক্ষা, জল সংকট সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ইন্ডাকশন সুরক্ষা |
